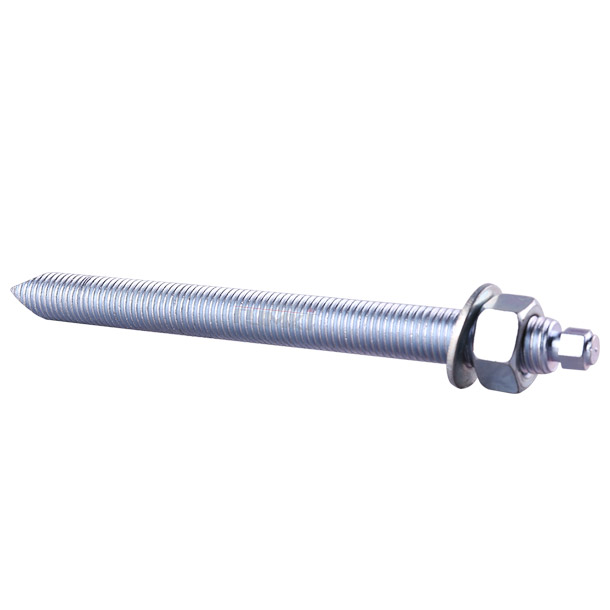

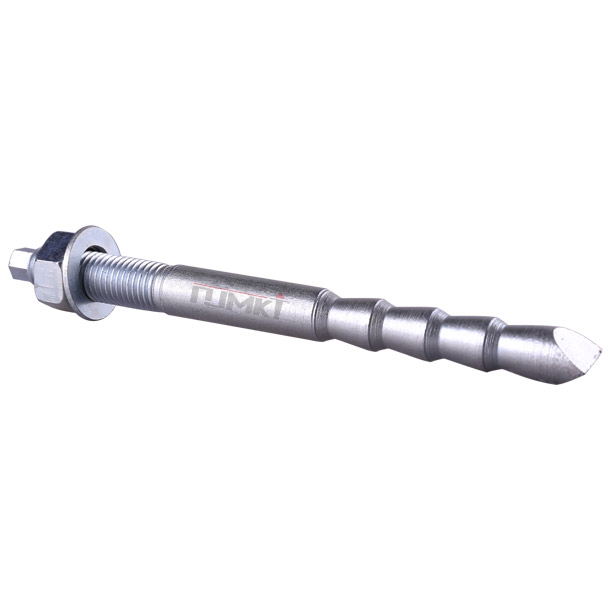

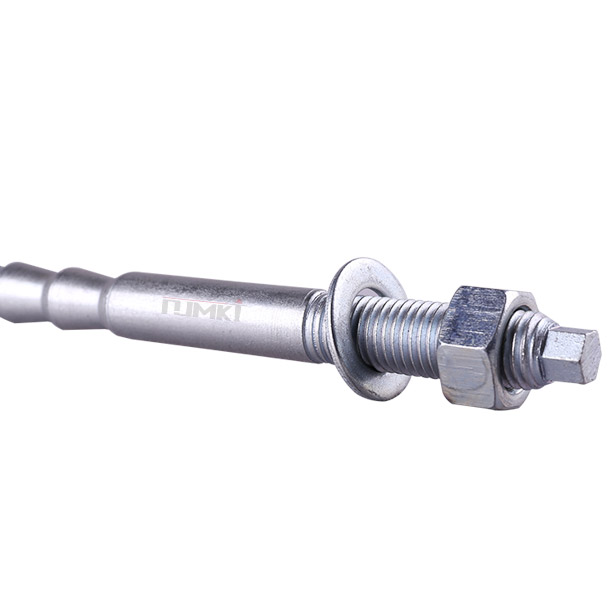

● Material: grado de acero de aleación 5.8, 6.8, 8.8, 10.9, 12.9; Acero inoxidable 50 70 80
● Anclaje químico diseñado de alta resistencia, adecuado para todo tipo de material base de hormigón, incluso hormigón agrietado
● Los componentes principales del cartucho químico son resina epoxy modificada, adhesivo de grado A; resistencia a la alta / baja temperatura y resistencia al envejecimiento
● Inyección de incrustaciones, sin desventajas de mezclas irregulares
● También ofrecemos adhesivo subacuático especializado para agujeros húmedos y llenos de agua para un anclaje efectivo
● Recomendamos nuestro excelente NJMKT adhesivo de anclaje (MT-500 cartucho o barril) para NJMKT anclajes adhesivos
Características
● Excelente rendimiento integral, seguro y confiable, la tolerancia de construcción es mayor que el anclaje químico convencional, no tóxica protección del medio ambiente. resistencia al envejecimiento hasta 50 años y resistencia a alta / baja temperatura
● Comparando con anclajes mecánicos, las mismas características de resistencia a la tracción pero una ventaja de precio bajo para su elección

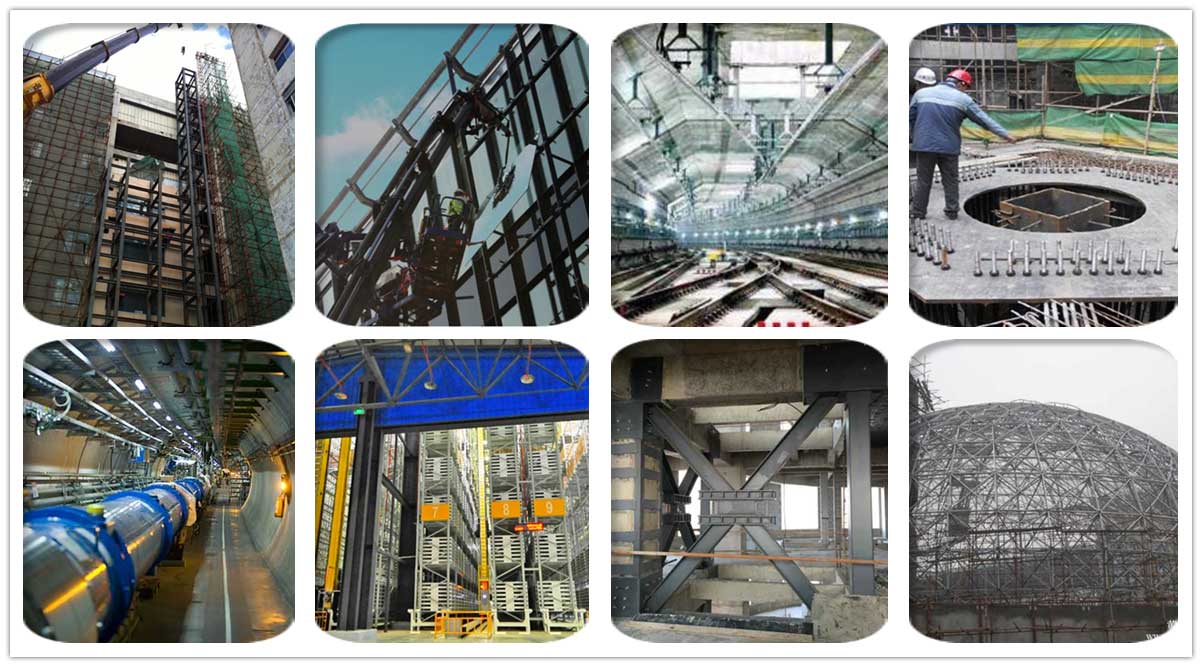

● estructura de acero
● puente y túnel
● planta industrial
● construcción de muro cortina

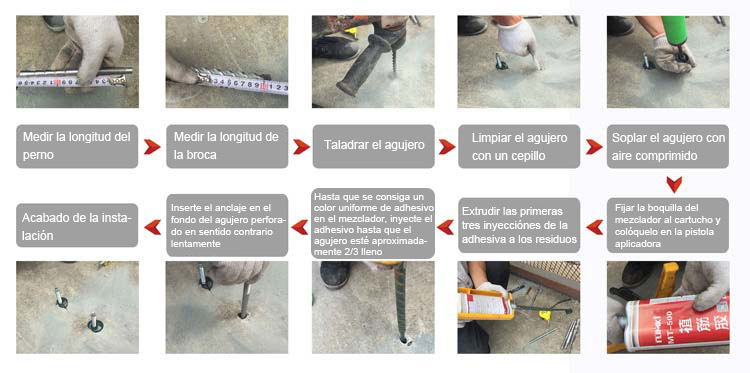

Diagrama de la instalación
1.Medir la longitud del perno
2.Medir la longitud de la broca
3.Taladrar el agujero
4.Limpiar el agujero con un cepillo
5.Soplar el agujero con aire comprimido
6.Fijar la boquilla del mezclador al cartucho y colóquelo en la pistola aplicadora
7.Extrudir las primeras tres inyecciónes de la adhesiva a los residuos
8.Hasta que se consiga un color uniforme de adhesivo en el mezclador, inyecte el adhesivo hasta que el agujero esté aproximadamente 2/3 lleno
9.Inserte el anclaje en el fondo del agujero perforado en sentido contrario lentamente
10.Acabado de la instalación
Guía de la instalación
● Talade el agujero a la profundidad y el diámetro adecuados según las especificaciones utilizando sistemas de perforación.
● Limpie el agujero con cepillo y aire comprimido.
● Utilice un cartucho especializado, coloque el cartucho en la herramienta dispensadora, deseche las primeras veces de inyección hasta que se extruya una mezcla de color uniforme.
● Inserte la boquilla de mezclado en el fondo del agujero e inyecte el adhesivo hasta que el agujero esté a unos 2/3 de su capacidad.
● Inserte el elemento de anclaje de acero en el fondo del agujero perforado en el sentido de las agujas del reloj lentamente.
● Compruebe la superficie del agujero si hay un desbordamiento para asegurarse de que el orificio está lleno. No habrá espacios entre el anclaje y la pared del agujero perforado. Limpie el exceso de resina alrededor de la boca del orificio.
●No golpee el acero durante el tiempo de curado.
● Termine la instalación y continúe con la construcción de seguimiento.
| Tamaño | Profundidad de agujero perforado (mm) | Diámetro de agujero perforado (mm) | Longitud de la varilla (mm) | Max. Grosor de la accesorio (mm) |
| M12 | 110 | 14 | 160 | 28 |
| M16 | 125 | 18 | 190 | 38 |
| M20 | 170 | 24 | 260 | 48 |
| M24 | 210 | 28 | 300 | 54 |
| Especificaciones básicas del diseño (acero grado 8.8) | ||||||||
| Tamaño | M12 | M16 | M20 | M24 | ||||
| profundidad de anclaje (mm) | 110 | 125 | 170 | 210 | ||||
| valor medio de fallo de tensión (kN) (00) | 67.4 | 125.6 | 196 | 282 | ||||
| valor medio de fallo de corte (kN) (900) | 40.4 | 75.3 | 117.6 | 169.2 | ||||
| Carga de tensión de diseño (kN) (00) | 51.8 | 96.6 | 150.7 | 217 | ||||
| Carga de corte de diseño (kN) (900) | 31 | 58 | 90.4 | 130.1 | ||||
| Especificaciones básicas del diseño (acero grado 5.8) | ||||||||
| Tamaño | M12 | M16 | M20 | M24 | ||||
| profundidad de anclaje (mm) | 110 | 125 | 170 | 210 | ||||
| valor medio de fallo de tensión (kN) (00) | 42.2 | 78.5 | 122.5 | 176.4 | ||||
| valor medio de fallo de corte (kN) (900) | 25.3 | 47.1 | 73.5 | 105.8 | ||||
| Carga de tensión de diseño (kN) (00) | 28.1 | 52.3 | 81.7 | 117.6 | ||||
| Carga de corte de diseño (kN) (900) | 15.2 | 28.3 | 44.1 | 58.1 | ||||
● Los valores son adecuados para: instalación correcta, sin influencia del espaciamiento y distancia del borde, espesor mínimo del material base.
● Todos los datos se aplican en material base de hormigón C20 / 25. Si el grado de material base cambia, se deberá aumentar el coeficiente del concreto correspondiente.
● La parte de la tabla es el control de fallas de acero.
● Los materiales de todas las anclajes en la tabla es acero de aleación, grado 8.8.
● Carga de diseño: incluye el factor parcial material, pero no incluye el factor parcial total.
● Recommended load: including not only material partial factor, but also including overall partial factor 1.4.
● Si su anclaje con material y especificaciones especiales no figura en esta tabla, póngase en contacto con nuestro ingeniero para obtener asesoramiento.
● Todos los datos básicos de anclaje de esta tabla se dan de acuerdo con 2013 ETAG001 y Apéndice. El factor parcial en la aplicación de carga debe estar de acuerdo con la regulación nacional.
