Caracteristicas:
● Componente A: Componente B = 2: 1, adhesivo de fibra de carbono de dos componentes, adhesivo epoxi modificado
● Casi inodoro, no tóxico, casi no hay contracción durante el proceso de curado
● Buena resistencia al clima, alta temperatura, edad, corrosión, etc., excelente rendimiento mecánico y alta durabilidad
● fuerte permeabilidad, alta resistencia a la tracción y fuerza de unión.
● La agitación rápida y fácil asegura una proporción de mezcla precisa 2: 1, cuando se mezcla correctamente, el adhesivo tendrá un color uniforme para usar
● El NJMKT adhesivo de fibra de carbono, especializado para baja temperatura, puede mantener una permeabilidad perfecta a -5 ℃, puede elegir nuestro adhesivo especial para baja temperatura según su instalación.
● El adhesivo mezclado debe agotarse en 20 ~ 60 minutos (dependiendo de temperatura ambiente específica)
● La densidad es de aproximadamente 1.15 ~ 1.20 g / cm3 (curado), el tiempo de gel es de aproximadamente 3 ~ 8 horas
● Moderada viscosidad, cumple con el requisito de espesor de unión (1.5 ± 0.5) mm para materiales compuestos de fibra de carbono en "Código para la aceptación de la calidad de construcción para el fortalecimiento de las estructuras de construcción"
● Adhesion of various fibers, such as carbon fiber, basalt fiber, glass fiber, aramid fiber (kevlar fiber), etc.
● Widely used for carbon fiber materials, high initial adhesion and sustained tensile strength, especially strong permeability for carbon fiber sheet
●
Wide working temperature range: 5℃~ 40℃, available in all working conditions, including dry, wet and underwater environment
● Excellent thixotropy and nearly non-drip for horizontal, vertical and overhead applications, low flowability for vertical construction

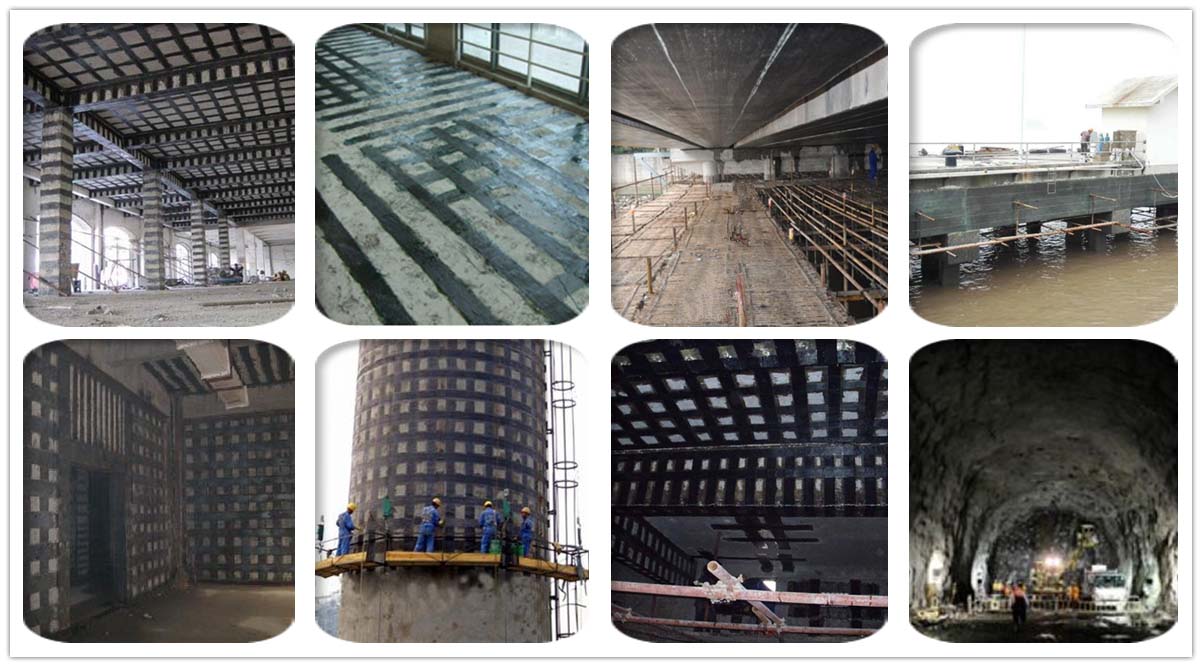

Entorno operativo:
* Condición seca
* Condición húmeda
* Condición subacuática
Precaución:
● Mezcle bien el adhesivo de acuerdo con su proporción de peso estrictamente
● El equipo de construcción debe tomar medidas de protección para evitar que los ojos
● El adhesivo restante no se puede verter en barriles originales
Embalaje:
●Dos tipos de paquete, 30 kg (A + B dos barriles) / par; 15 kg (A + B dos barriles) / par
Almacenamiento:
● Vida útil: al menos 12 meses desde la fecha de fabricación en un recipiente sin abrir cuando se almacena en un lugar seco y bien ventilado. Almacenar en la temperatura ambiente de 5 ℃ a 40 ℃, lejos de llama abierta, dispositivos de calefacción
● Los adhesivos especializados para baja temperatura se pueden almacenar a temperatura ambiente de -5 ℃ a 40 ℃
● Manipule con cuidado, protéjalo de la lluvia, la luz solar y coloque hacia arriba durante la carga y descarga de transporte
Estándar: GB50367-2013, GB50728-2011
NJMKT se compromete a cumplir con los requisitos técnicos de la siguiente GB50367-2013 "Código de diseño para el refuerzo de la estructura de hormigón" y GB50728-2011 "Código técnico para la identificación de seguridad de los materiales de refuerzo para las estructuras de ingeniería".
| NJMKT Adhesivo de impregnación de fibra de carbono (MKT - CFR / A) | ||||
| NO. | Nombre del árticulo | Especificación Técnica (Adhesivo Grado A) | Resultado de la prueba | Evaluación de un solo elemento |
| 1 | Resistencia a la tracción (MPa) | C38 | 42 | Calificado |
| 2 | Módulo de elasticidad de tracción (MPa) | ≥ 2400 | 2635 | Calificado |
| 3 | Alargamiento（%） | ≥ 1.5 | 5.03 | Calificado |
| 4 | Resistencia a la flexión (MPa) | ≥ 50, y sin falla frágil | 51, y sin fallo frágil | Calificado |
| 5 | Resistencia a la compresión (MPa) | ≥ 70 | 70.3 | Calificado |
| 6 | Acero-acero valor nominal de resistencia a la tracción y cortante(MPa) | ≥ 14 | 18.1 | Qualified Calificado |
| 7 | Acero – acero longitud de pelado de impacto de T (mm) | ≤ 20 | 6.7 | Calificado |
| 8 | Acero- hormigón C45 unión positiva resistencia a la tracción (MPa) | ≥ 2.5 y falla cohesiva concreta | 3.4, y falla cohesiva concreta | Calificado |
| 9 | Temperatura de distorsión de calor (℃) | ≥ 65 | 65.3 | Calificado |
| 10 | Contenido de no volátil (%) | ≥ 99 | 99.4 | Calificado |
| 11 | Humedad- envejecimiento por calor rendimiento de resistencia (7D) (%) | Adhesivo Grado A: acero-acero la resistencia al cortante de la unión disminuida≤ 8 | la fuerza disminuido 7.4 | Calificado |
| Nota | 1. Acero-acero longitud de pelado de impacto de T (mm): la altura del impacto es de 305 mm, la calidad del objeto de impacto es de 903 g, la superficie de la muestra es un tratamiento de chorro de arena.2. Humedad- envejecimiento por calor rendimiento de resistencia (7D): después de 7 días, la muestra se cura y luego hierve en un recipiente de 80 ℃ de agua durante 7 días. | |||
