12K Hoja de fibra de carbono 400g 12K Hoja de fibra de carbono 400g

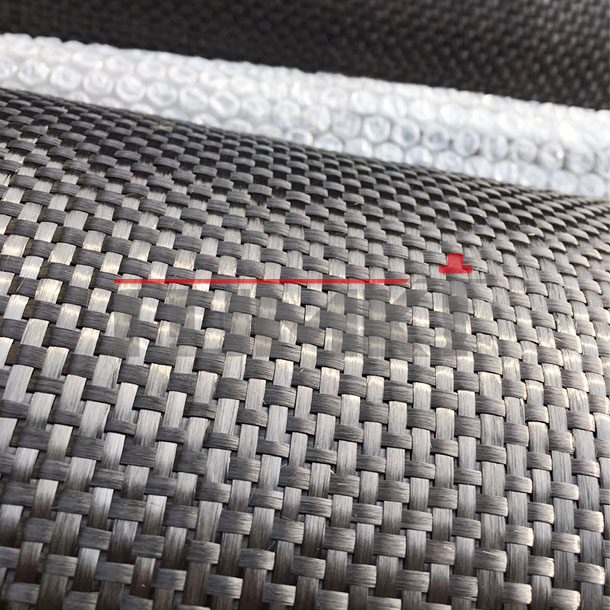

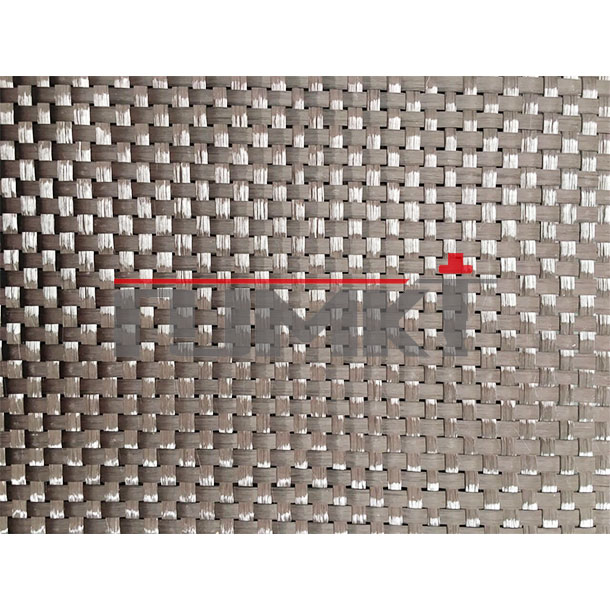

12K Hoja de fibra de carbono 400g

NJMKT lámina de fibra de carbono es un tipo de material reforzado con fibra de carbono unidireccional fabricado por filamento de fibra de carbono de Toray importada.

Compartir

    NJMKT lámina de fibra de carbono es un tipo de material reforzado con fibra de carbono unidireccional fabricado por filamento de fibra de carbono Toray importado. Tiene dos tipos de espesores de 0.111 mm (200 g) y 0.167 mm (300 g) y muchos tipos de anchura: 100 mm, 150 mm, 200 mm, 300 mm, 500 mm y otros requisitos de anchura especial, ampliamente utilizados para el refuerzo extensible y sísmico de componentes estructurales. Y puede considerarse como material compuesto de fibra de carbono cuando se utiliza con NJMKT adhesivo de impregnación de fibra de carbono, que es adecuado para el refuerzo de hormigón y estructura de madera, y ha alcanzado los requisitos del "Código de diseño de estructura de hormigón armado GB50367-2013", este producto puede mejorar efectivamente la capacidad de carga de los componentes, el rendimiento sísmico y la durabilidad.


    Características principales

    1. Peso Ligero, fácil para la construcción, baja densidad, 23% de material de acero, sin aumento de peso propio o tamaño de sección a los componentes

    2. Esta lámina flexible se puede cortar fácilmente según la forma deseada y tiene una adhesión cercana con superficie de hormigón armado, adecuada para estructuras de formas extensas

    3. Pequeño grosor, fácil de superponer, excelente rendimiento de bobinado y envoltura para varios tipos de refuerzo, como superficie curva, componentes de formas extrañas, etc.

    4. Alta resistencia a la tracción y flexibilidad, puede lograr el mismo efecto de placa de acero reforzada

    5. Antiácido y álcali, resistencia a la corrosión, adecuado para cualquier entorno hostil

    6. El adhesivo de resina epoxi correspondiente (sugirió nuestro adhesivo de impregnación de fibra de carbono fabricado en fábrica) tiene buena permeabilidad, fácil instalación y corto período de construcción

    7. El olor no tóxico, no irritante, ambientalmente seguro, la operación se puede hacer en la situación de vida

    8. Alta resistencia a la tracción de 4-8 veces de acero común


    NJMKT Hoja de fibra de carbono  PK  hoja inferior

    1. Filamento de fibra de carbono importado, excelente suavidad, fácil de cortar de acuerdo a su forma deseada regularmente

    2. Alta resistencia a la tracción de 4-8 veces de acero común

    3. Antiácido y álcali, resistencia a la corrosión, adecuado para cualquier entorno hostil

    4. Excelente rendimiento de bobinado y envoltura para varios tipos de refuerzo, como superficie curva, componentes de formas extrañas, etc.

    5. Peso ligero, baja densidad, 23% de material de acero, sin aumento de peso propio o tamaño de sección a los componentes

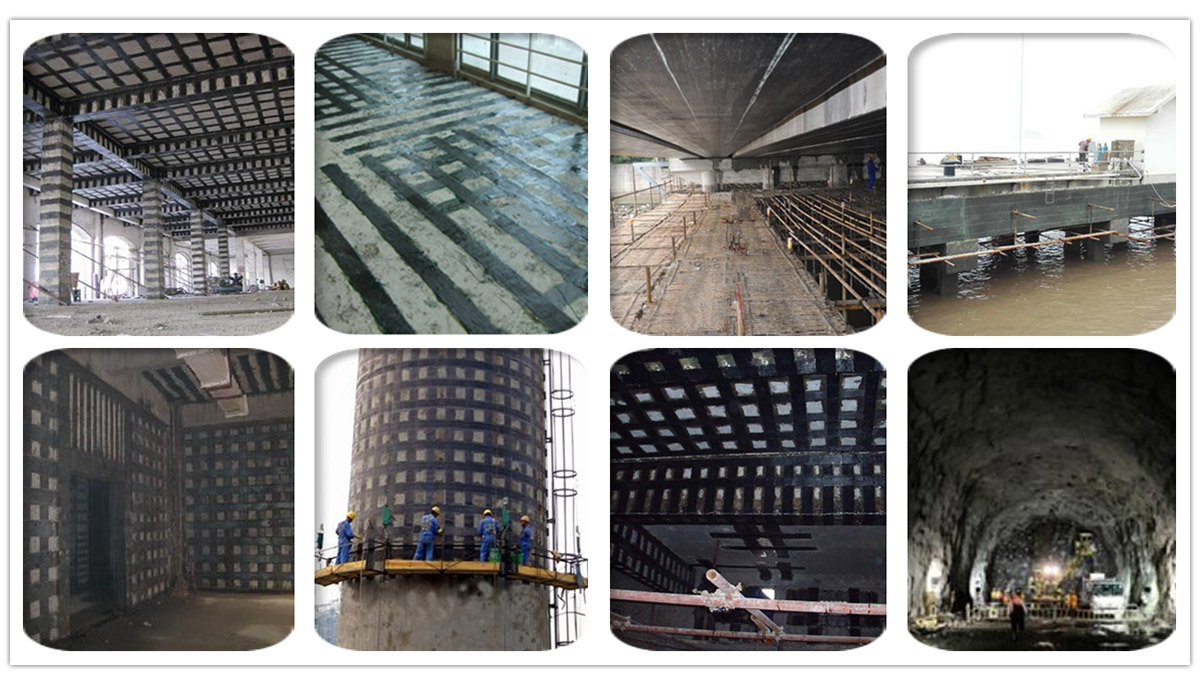

    Es su excelente opción para tratar los siguientes problemas de ingeniería:

    1. Aumentar de la carga del servicio de construcción

    2. Cambiar la función del uso de proyectos de ingeniería

    3. Envejecimiento del material

    4. El grado de resistencia del hormigón es menor que el valor de diseño

    5. Tratamiento de grietas estructurales

    6. Reparación y protección para componentes en servicio en entornos hostiles

    7. Mejorar el rendimiento sísmico de edificios en áreas sísmicas múltiples

    8. Reforzamiento y reparación de estructuras de hormigón debido a desastres que sufren y durabilidad

    9. Deficiencia de barras de hormigón

    10. Proyecto de refuerzo y reacondicionamiento de edificios

    11. Fugas de grietas de construcción

    12. Refuerzo de minas de carbón y Chimenea

    13. Otras aplicaciones: satélites, aeronaves, deportes, productos industriales y muchos otros campos de refuerzo


    Proceso de construcción:

    1. Tratamiento de la superficie: limpie y lije la superficie del material de base de manera exhaustiva para asegurarse de que no haya ningún accesorio, si las partes del pegamiento tienen un borde afilado, se debe lijar a una forma redonda suave de un radio mínimo de 20 mm. Como el objetivo de utilizar NJMKT lámina de fibra de carbono es mejorar los miembros estructurales, por lo que se debe prestar atención al estado de la superficie de la base para garantizar que pueda transferir la capacidad de carga de la lámina a la superficie de la estructura.

    2. Revestir adhesivo de resina epoxi y reparar la superficie áspera (se recomienda usar adhesivo nivelador de superficie de nuestra empresa), luego marcar las líneas de tinta.

    3. Revestir adhesivo de resina epoxi (se recomienda utilizar el correspondiente adhesivo impregnación de resina epoxi de nuestra empresa) a la superficie de unión, el adhesivo debe ser utilizado suficientemente lleno.

    4. Vincule la lámina de fibra de carbono que ha sido cortada en un tamaño adecuado para el recubrimiento de la superficie del material base del adhesivo, la lámina debe ser recta, extendida. (Si se superponen, la longitud de las juntas solapadas debe ser de 20 mm y las juntas no deben estar en el centro, sino 1/3 del material base)

    5. Vuelva a enrollar el adhesivo de impregnación en la superficie de la lámina de fibra de carbono para asegurar una cobertura completa de la superficie de la lámina y una impregnación total de la fibra.

    6. Utilice una varilla de goma dura o una espátula de plástico para enrollar y compactar la lámina de fibra de carbono varias veces para mantenerla recta, extendida, sin burbujas, con una penetración total.

    7. Enrolle nuevamente el adhesivo para remojarlo y use un raspador para raspar y eliminar burbujas de agua repetidamente.

    8. Finalmente, rocíe arena de 3-6 mm (arena de cuarzo) sobre la superficie recubierta de adhesivo para asegurarse de que la cubierta del mortero esté adherida.

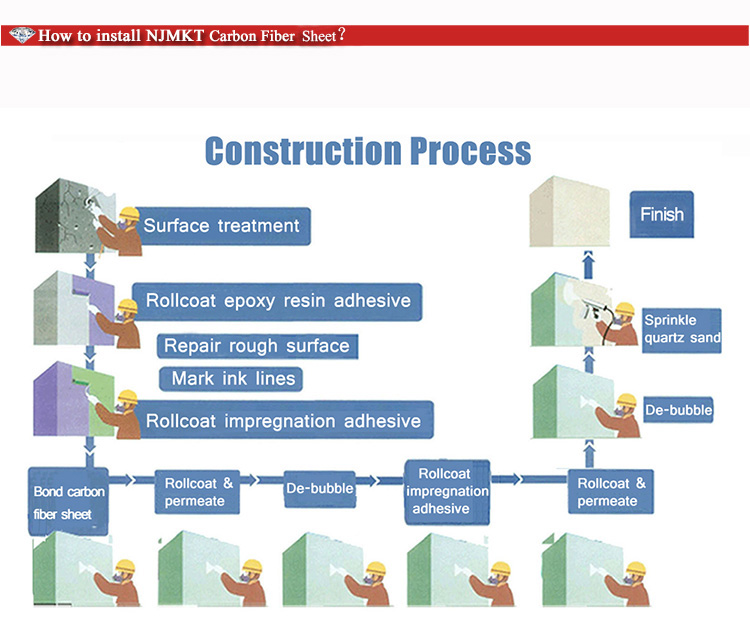

    Diagrama de flujo de instalación

    1. Tratamiento superficial

    2. Rollorecubrir dhesivo de resina epoxi

    3. Reparar la superficie rugosa

    4. Marcar líneas de tinta

    5. Rollorecubrir adhesivo de impregnación

    6. Enlazar hoja de fibra de carbono

    7. Rollorecubrir y impregnar

    8. De-burbuja

    9. Rollorecubrir adhesivo de impregnación

    10. Rollorecubrir y impregnar

    11. De-burbuja

    12. Espolvorear arena de cuarzo

    13. Acabado


    Capacidad de fábrica

    NJMKT tiene nuestro propio centro de pruebas de calidad de productos y una gama completa de equipos de prueba importados internacionalmente avanzados que es comparable con el centro nacional de pruebas. Nos comprometemos a probar todos los materiales antes de la fabricación, solo cuando los datos de prueba cumplan con los requisitos, los ponemos en operación de producción.


    1. Producción en el sitio de la hoja de fibra de carbono

    2.Sistema estricto de descarga automática por 100m a estar fuera de línea de producción

    3.Reutilizar materiales cortos, estrechos e insuficientes

    4. Especificación estándar, corte fácil


    Almacenamiento:

    100 m / rollo

    La lámina de fibra de carbono debe almacenarse en un lugar seco y bien ventilado, y protegerla de la luz solar.


    Estándar: GB50367-2013, GB50728-2011

    NJMKT se compromete a cumplir con los requisitos técnicos de la siguiente GB50367-2013 "Código de diseño para el refuerzo de la estructura de hormigón" y GB50728-2011 "Código técnico para la identificación de seguridad de los materiales de refuerzo para las estructuras de ingeniería".


    Elemento de pruebaAlta Resistencia de GradoⅠAlta Resistencia de Grado ⅡAlta Resistencia de Grado Ⅲ
    Valor estándar de resistencia a la tracción (MPa)≥ 3400≥ 3000≥ 1800
    Módulo de elasticidad de tracción (MPa)≥ 2.3×105≥ 2.0×105≥ 1.8 × 105
    Elongación en ruptura (%)≥ 1.6≥ 1.5≥ 1.3
    Resistencia a la flexión (MPa)≥ 700≥ 600≥ 500
    Resistencia al corte interlaminar (MPa)≥ 45≥ 35≥ 30
    Resistencia de unión positiva del material   compuesto de fibra y material de base (MPa)≥ 2.5, falla cohesiva del concreto
    Marca de NJMKT hojaMKTXKAN
    Tipo de filamento de carbonoT-700-12KT-36-12KT-35-12K





Descripción

NJMKT lámina de fibra de carbono es un tipo de material reforzado con fibra de carbono unidireccional fabricado por filamento de fibra de carbono Toray importado. Tiene dos tipos de espesores de 0.111 mm (200 g) y 0.167 mm (300 g) y muchos tipos de anchura: 100 mm, 150 mm, 200 mm, 300 mm, 500 mm y otros requisitos de anchura especial, ampliamente utilizados para el refuerzo extensible y sísmico de componentes estructurales. Y puede considerarse como material compuesto de fibra de carbono cuando se utiliza con NJMKT adhesivo de impregnación de fibra de carbono, que es adecuado para el refuerzo de hormigón y estructura de madera, y ha alcanzado los requisitos del "Código de diseño de estructura de hormigón armado GB50367-2013", este producto puede mejorar efectivamente la capacidad de carga de los componentes, el rendimiento sísmico y la durabilidad.


Características principales

1. Peso Ligero, fácil para la construcción, baja densidad, 23% de material de acero, sin aumento de peso propio o tamaño de sección a los componentes

2. Esta lámina flexible se puede cortar fácilmente según la forma deseada y tiene una adhesión cercana con superficie de hormigón armado, adecuada para estructuras de formas extensas

3. Pequeño grosor, fácil de superponer, excelente rendimiento de bobinado y envoltura para varios tipos de refuerzo, como superficie curva, componentes de formas extrañas, etc.

4. Alta resistencia a la tracción y flexibilidad, puede lograr el mismo efecto de placa de acero reforzada

5. Antiácido y álcali, resistencia a la corrosión, adecuado para cualquier entorno hostil

6. El adhesivo de resina epoxi correspondiente (sugirió nuestro adhesivo de impregnación de fibra de carbono fabricado en fábrica) tiene buena permeabilidad, fácil instalación y corto período de construcción

7. El olor no tóxico, no irritante, ambientalmente seguro, la operación se puede hacer en la situación de vida

8. Alta resistencia a la tracción de 4-8 veces de acero común


NJMKT Hoja de fibra de carbono  PK  hoja inferior

1. Filamento de fibra de carbono importado, excelente suavidad, fácil de cortar de acuerdo a su forma deseada regularmente

2. Alta resistencia a la tracción de 4-8 veces de acero común

3. Antiácido y álcali, resistencia a la corrosión, adecuado para cualquier entorno hostil

4. Excelente rendimiento de bobinado y envoltura para varios tipos de refuerzo, como superficie curva, componentes de formas extrañas, etc.

5. Peso ligero, baja densidad, 23% de material de acero, sin aumento de peso propio o tamaño de sección a los componentes


Aplicaciones

Es su excelente opción para tratar los siguientes problemas de ingeniería:

1. Aumentar de la carga del servicio de construcción

2. Cambiar la función del uso de proyectos de ingeniería

3. Envejecimiento del material

4. El grado de resistencia del hormigón es menor que el valor de diseño

5. Tratamiento de grietas estructurales

6. Reparación y protección para componentes en servicio en entornos hostiles

7. Mejorar el rendimiento sísmico de edificios en áreas sísmicas múltiples

8. Reforzamiento y reparación de estructuras de hormigón debido a desastres que sufren y durabilidad

9. Deficiencia de barras de hormigón

10. Proyecto de refuerzo y reacondicionamiento de edificios

11. Fugas de grietas de construcción

12. Refuerzo de minas de carbón y Chimenea

13. Otras aplicaciones: satélites, aeronaves, deportes, productos industriales y muchos otros campos de refuerzo


Función

Proceso de construcción:

1. Tratamiento de la superficie: limpie y lije la superficie del material de base de manera exhaustiva para asegurarse de que no haya ningún accesorio, si las partes del pegamiento tienen un borde afilado, se debe lijar a una forma redonda suave de un radio mínimo de 20 mm. Como el objetivo de utilizar NJMKT lámina de fibra de carbono es mejorar los miembros estructurales, por lo que se debe prestar atención al estado de la superficie de la base para garantizar que pueda transferir la capacidad de carga de la lámina a la superficie de la estructura.

2. Revestir adhesivo de resina epoxi y reparar la superficie áspera (se recomienda usar adhesivo nivelador de superficie de nuestra empresa), luego marcar las líneas de tinta.

3. Revestir adhesivo de resina epoxi (se recomienda utilizar el correspondiente adhesivo impregnación de resina epoxi de nuestra empresa) a la superficie de unión, el adhesivo debe ser utilizado suficientemente lleno.

4. Vincule la lámina de fibra de carbono que ha sido cortada en un tamaño adecuado para el recubrimiento de la superficie del material base del adhesivo, la lámina debe ser recta, extendida. (Si se superponen, la longitud de las juntas solapadas debe ser de 20 mm y las juntas no deben estar en el centro, sino 1/3 del material base)

5. Vuelva a enrollar el adhesivo de impregnación en la superficie de la lámina de fibra de carbono para asegurar una cobertura completa de la superficie de la lámina y una impregnación total de la fibra.

6. Utilice una varilla de goma dura o una espátula de plástico para enrollar y compactar la lámina de fibra de carbono varias veces para mantenerla recta, extendida, sin burbujas, con una penetración total.

7. Enrolle nuevamente el adhesivo para remojarlo y use un raspador para raspar y eliminar burbujas de agua repetidamente.

8. Finalmente, rocíe arena de 3-6 mm (arena de cuarzo) sobre la superficie recubierta de adhesivo para asegurarse de que la cubierta del mortero esté adherida.


Diagrama de flujo de instalación

1. Tratamiento superficial

2. Rollorecubrir dhesivo de resina epoxi

3. Reparar la superficie rugosa

4. Marcar líneas de tinta

5. Rollorecubrir adhesivo de impregnación

6. Enlazar hoja de fibra de carbono

7. Rollorecubrir y impregnar

8. De-burbuja

9. Rollorecubrir adhesivo de impregnación

10. Rollorecubrir y impregnar

11. De-burbuja

12. Espolvorear arena de cuarzo

13. Acabado


Capacidad de fábrica

NJMKT tiene nuestro propio centro de pruebas de calidad de productos y una gama completa de equipos de prueba importados internacionalmente avanzados que es comparable con el centro nacional de pruebas. Nos comprometemos a probar todos los materiales antes de la fabricación, solo cuando los datos de prueba cumplan con los requisitos, los ponemos en operación de producción.


1. Producción en el sitio de la hoja de fibra de carbono

2.Sistema estricto de descarga automática por 100m a estar fuera de línea de producción

3.Reutilizar materiales cortos, estrechos e insuficientes

4. Especificación estándar, corte fácil


Almacenamiento:

100 m / rollo

La lámina de fibra de carbono debe almacenarse en un lugar seco y bien ventilado, y protegerla de la luz solar.

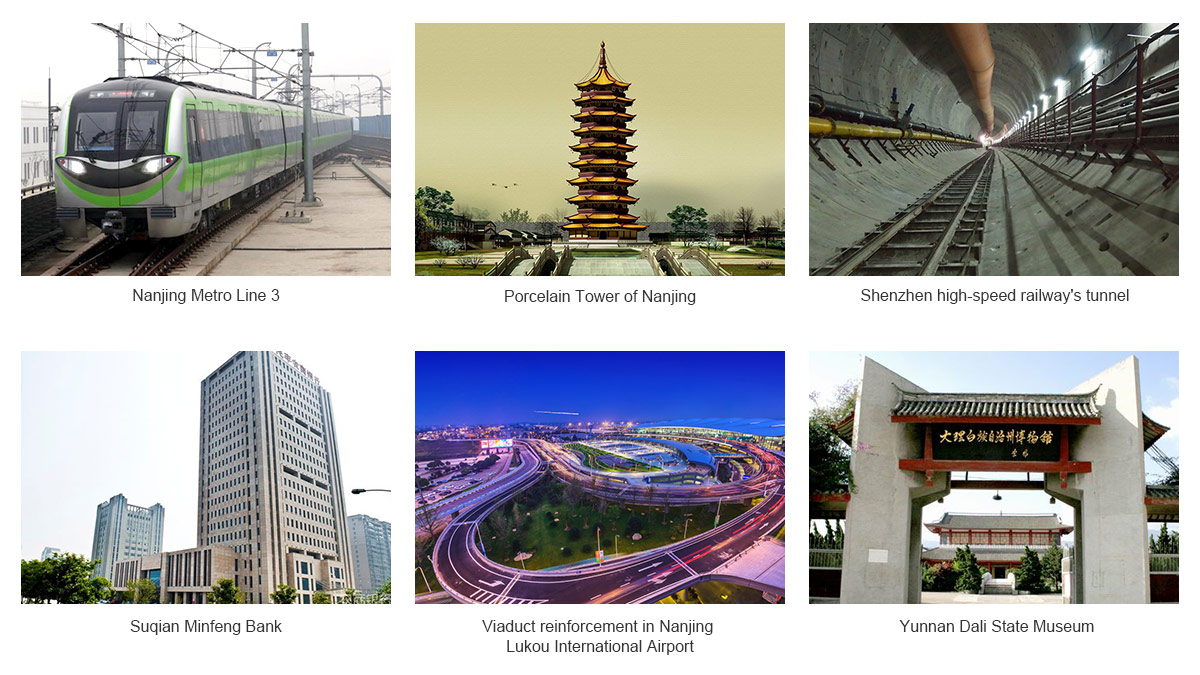

Proyecto

Datos técnicos

Estándar: GB50367-2013, GB50728-2011

NJMKT se compromete a cumplir con los requisitos técnicos de la siguiente GB50367-2013 "Código de diseño para el refuerzo de la estructura de hormigón" y GB50728-2011 "Código técnico para la identificación de seguridad de los materiales de refuerzo para las estructuras de ingeniería".


Elemento de pruebaAlta Resistencia de GradoⅠAlta Resistencia de Grado ⅡAlta Resistencia de Grado Ⅲ
Valor estándar de resistencia a la tracción (MPa)≥ 3400≥ 3000≥ 1800
Módulo de elasticidad de tracción (MPa)≥ 2.3×105≥ 2.0×105≥ 1.8 × 105
Elongación en ruptura (%)≥ 1.6≥ 1.5≥ 1.3
Resistencia a la flexión (MPa)≥ 700≥ 600≥ 500
Resistencia al corte interlaminar (MPa)≥ 45≥ 35≥ 30
Resistencia de unión positiva del material   compuesto de fibra y material de base (MPa)≥ 2.5, falla cohesiva del concreto
Marca de NJMKT hojaMKTXKAN
Tipo de filamento de carbonoT-700-12KT-36-12KT-35-12K
