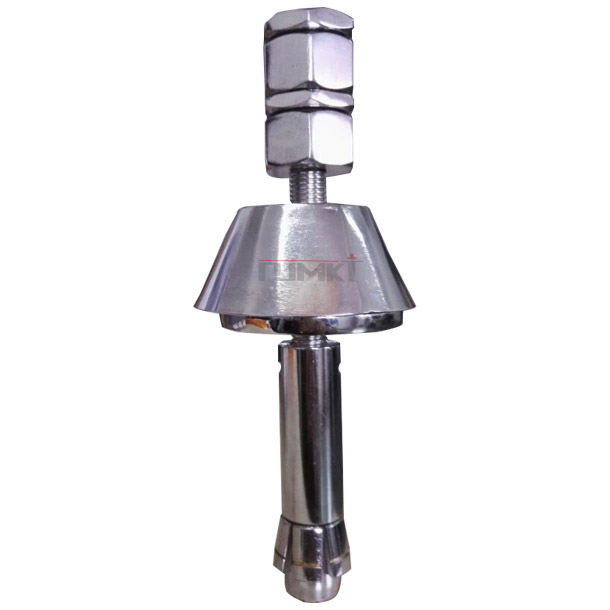

NJMKT desmontable ATM Antirrobo Fundación Perno de anclaje

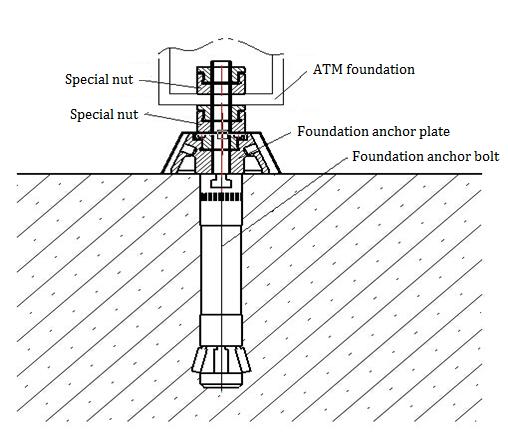

Diagrama esquemático

Especificación

La compañía NJMKT puede proporcionar un diseño de producto y especificaciones personalizadas de acuerdo con los requerimientos del cliente.

Guía de instalación

Durante la instalación, taladre el orificio a la profundidad y diámetro adecuados según las especificaciones con un taladro de impacto normal. Agrande el agujero con una herramienta especial. Incruste este anclaje, calibre la profundidad de incrustación, apriete la placa de anclaje de cimiento y la cabeza del cono hace que el cerrojo se levante, luego empuje la cuchilla hacia la pared del orificio del cono hasta que la pared del orificio, la cuchilla y el cabezal de expansión encajen.

Luego apriete la tuerca auxiliar para finalizar la instalación. Atornille la tuerca de ajuste en el perno, luego coloque la base del equipo ATM en el perno y ajuste el nivel horizontal. Atornille la tuerca especial fija para finalizar la instalación.

Al retirar este anclaje, afloje y desensamble las tuercas, retire la placa de anclaje de la base, luego golpee ligeramente el perno y levante con una herramienta especial para sacar el perno y terminar la remoción.

Nota:

1. Si no conoce bien esta invención, no la retire por sí mismo, ya que podría provocar una extracción inadecuada, incluso fuera de servicio.

2. Solo es adecuado para hormigón mayor que C25, y el grosor del hormigón es 1 cm mayor que la profundidad de empotramiento.

Servicio postventa

Ofrecemos un servicio gratuito que incluye diseño de productos personalizados, orientación técnica en el sitio y asistencia para la instalación y eliminación.

Anuncio importante: esta es la patente de investigación independiente de la compañía NJMKT y ya hemos sido aprobados y emitidos con un "certificado de patente" por la Oficina Estatal de Propiedad Intelectual. No debe copiarse, reproducirse, transmitirse ni divulgarse sin el permiso o la autorización previa por escrito de NJMKT.

Especificacion estandar
