Características principales

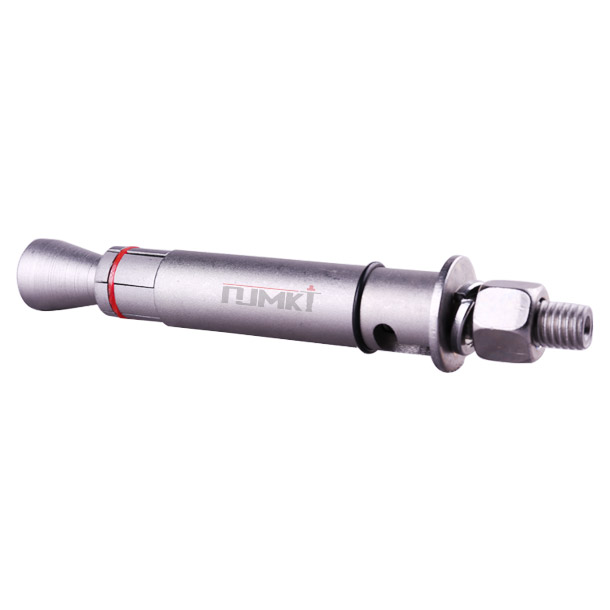

● Consiste en: varilla de anclaje, bloqueo de corte inferior, camisa espaciadora, arandela plana, arandela antisísmica, tuerca
● Material: acero carbono, acero de aleación, acero inoxidable
● Tratamiento anticorrosivo:
acero galvanizado≥5 μm, aplicable en entornos interiores y exteriores
acero galvanizado por inmersión en caliente≥45μm, aplicable en ambiente de corrosiσn
● Los clientes pueden aceptar las sugerencias de los ingenieros: aplicables en entornos complejos de larga duraciσn con NJMKT tratamiento especial de superficies de alto rendimiento, espesor anticorrosivo ≥10μm
Ventajas
● Fijación de anclaje de bloqueo de efecto
● Instalación conveniente, rendimiento constante y confiable, torque-turn para soportar la carga ----- capacidad de carga
● Sin agujeros de residuos, completamente desmontable para uso repetido
● Los orificios de anclaje pueden reutilizarse si el material de base de hormigón no está dañado

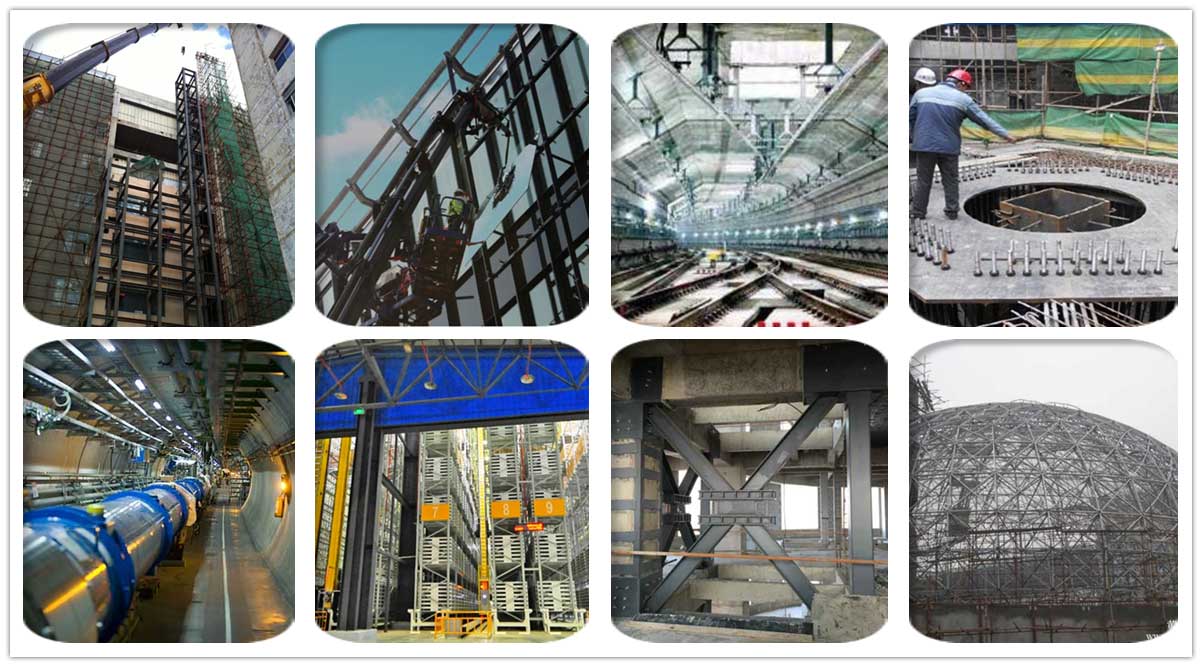

● Especialmente adecuado para entornos complejos como la base de la industria petroquímica, puertos, metros, etc.
● Fijación de anclaje de bloqueo de efecto
● Instalación conveniente, rendimiento constante y confiable, torque-turn para soportar la carga ----- capacidad de carga
● Sin agujeros de residuos, completamente desmontable para uso repetido
● Los orificios de anclaje pueden reutilizarse si el material de base de hormigón no está dañado
● Especialmente adecuado para entornos complejos como la base de la industria petroquímica, puertos, metros, etc.
● Fijación de anclaje de bloqueo de efecto
● Instalación conveniente, rendimiento constante y confiable, torque-turn para soportar la carga ----- capacidad de carga
● Sin agujeros de residuos, completamente desmontable para uso repetido
● Los orificios de anclaje pueden reutilizarse si el material de base de hormigón no está dañado
● Especialmente adecuado para entornos complejos como la base de la industria petroquímica, puertos, metros, etc.
| La carga de falla promedio, la carga de diseño y la carga recomendada de un solo anclaje en espacios grandes y distancia al borde | |||||||||
| Material de base de hormigón Pre-Set tipo C20 / 25 | |||||||||
| Hormigón sin fisuras | |||||||||
| Tamaño | M10/16 ×60 | M12/18 ×100 | M12/18 ×120 | M16/22 ×130 | M16/28 ×160 | M16/28 ×200 | M20/35 ×210 | M20/35 ×250 | M24/38 ×285 |
| Embargo efectivoprofundidad hef [mm] | 60 | 100 | 120 | 130 | 160 | 200 | 210 | 250 | 285 |
| Profundidad del agujero perforadoho [mm] | 75 | 115 | 135 | 145 | 175 | 215 | 225 | 265 | 300 |
| Diámetro del orificio taladradohacer [mm] | 16 | 18 | 18 | 22 | 28 | 28 | 35 | 35 | 38 |
| Carga promedio de falla | |||||||||
| Fuerza de tracción0 ° [kN] Nu | 31.4 | 67.4* | 67.4* | 100 | 125.6* | 125.6* | 196* | 196* | 282* |
| Fuerza de corte90 ° [kN] Vu | 27.8* | 40.4* | 40.4* | 75.4* | 75.4* | 75.4* | 117.6* | 117.6* | 169.2* |
| Carga de diseño | |||||||||
| Fuerza de tracción0°[kN] NRd | 14.5 | 44.9 | 44.9 | 46.3 | 83.7 | 83.7 | 130.7 | 130.7 | 188 |
| Fuerza de corte90 ° [kN] Vu | 18.5 | 26.9 | 26.9 | 50.2 | 50.2 | 50.2 | 78.4 | 78.4 | 112.8 |
| Carga recomendada | |||||||||
| Fuerza de tracción0°[kN] NRd | 10.4 | 32.1 | 32.1 | 22.1 | 59.8 | 59.8 | 93.4 | 93.4 | 134.2 |
| Fuerza de corte90 ° [kN] Vu | 13.2 | 19.2 | 19.2 | 35.9 | 35.9 | 35.9 | 56 | 56 | 80.6 |
| Tamaño del material base, espacio mínimo y distancia al borde | |||||||||
| Min.espaciosmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. distancia al bordecmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. material de baseespesorhmin [mm] | 120 | 200 | 200 | 260 | 320 | 320 | 500 | 500 | 570 |
| Instalación de partinst [mm] | 40 | 60 | 60 | 100 | 140 | 140 | 300 | 300 | 500 |
| La carga de falla promedio, la carga de diseño y la carga recomendada de un solo anclaje en espacios grandes y distancia al borde | |||||||||
| Material de base de hormigón Pre-Set tipo C20 / 25 | |||||||||
| Hormigón con fisuras | |||||||||
| Tamaño | M10/16 ×60 | M12/18 ×100 | M12/18 ×120 | M16/22 ×130 | M16/28 ×160 | M16/28 ×200 | M20/35 ×210 | M20/35 ×250 | M24/38 ×285 |
| Embargo efectivoprofundidadhef [mm] | 60 | 100 | 120 | 130 | 160 | 200 | 210 | 250 | 285 |
| Profundidad del agujero perforadoho [mm] | 75 | 115 | 135 | 145 | 175 | 215 | 225 | 265 | 300 |
| Diámetro del orificio taladradohacer [mm] | 16 | 18 | 18 | 22 | 28 | 28 | 35 | 35 | 38 |
| Carga promedio de falla | |||||||||
| Fuerza de tracción0°[kN] NRd | 22.1 | 47.5 | 62.4 | 70.4 | 96.1 | 125.6* | 144.6 | 187.7 | 228.5 |
| Fuerza de corte90 ° [kN] Vu | 27.8* | 40.4* | 40.4* | 75.4* | 75.4* | 75.4* | 117.6* | 117.6* | 169.2* |
| Carga de diseño | |||||||||
| Fuerza de tracción0°[kN] NRd | 10.2 | 22 | 28.9 | 32.6 | 44.5 | 83.7 | 66.9 | 86.9 | 105.8 |
| Fuerza de corte90 ° [kN] Vu | 18.5 | 26.9 | 26.9 | 50.2 | 50.2 | 50.2 | 78.4 | 78.4 | 112.8 |
| Carga recomendada | |||||||||
| Fuerza de tracción0°[kN] NRd | 7.3 | 15.7 | 20.6 | 23.3 | 31.8 | 59.8 | 47.8 | 62.1 | 75.6 |
| Fuerza de corte90 ° [kN] Vu | 13.2 | 19.2 | 19.2 | 35.9 | 35.9 | 35.9 | 56 | 56 | 80.6 |
| Tamaño del material base, espacio mínimo y distancia al borde | |||||||||
| Min.espaciosmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. distancia al bordecmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. material de baseespesorhmin [mm | 120 | 200 | 200 | 260 | 320 | 320 | 500 | 500 | 570 |
| Instalación de partinst [mm] | 40 | 60 | 60 | 100 | 140 | 140 | 300 | 300 | 500 |
● Los valores son adecuados para: instalación correcta, sin influencia del espaciao y distancia del borde, grosor mínimo del material base.
● Todos los datos se aplican en material de base de hormigón C20 / 25. Si el grado del material base cambia, se deberá aumentar el coeficiente de influencia del concreto correspondiente.
● La parte * en la tabla es el control de falla de acero.
● El material de todos los anclajes en la tabla es de acero aleado, grado 8.8.
● Carga de diseño: incluido el factor parcial del material, pero sin incluir el factor parcial total.
● Carga recomendada: que incluye no solo el factor parcial del material, sino también el factor parcial total 1.4.
● Si su NJMKT anclaje desmontable (anclajes mecánicos) con material y especificaciones especiales no figura en esta tabla, póngase en contacto con nuestro ingeniero para obtener asesoramiento.
● Todos los datos de anclaje básicos en esta tabla se proporcionan de acuerdo con 2013 ETAG001 y Apéndice. El factor parcial en la aplicación de carga debe estar de acuerdo con la regulación nacional.
