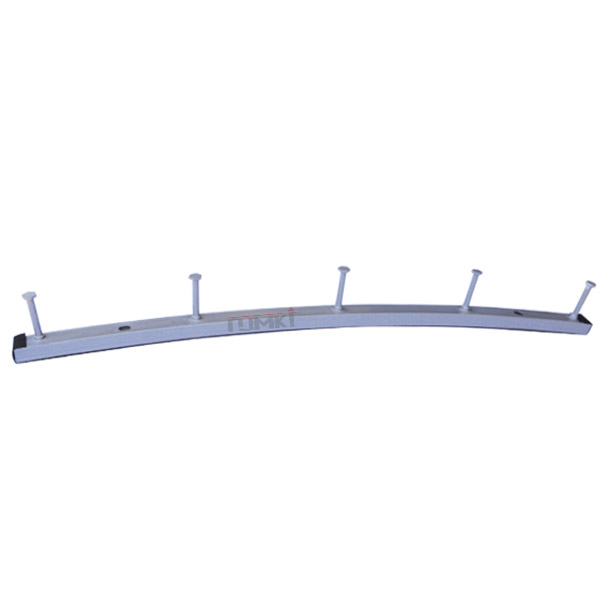

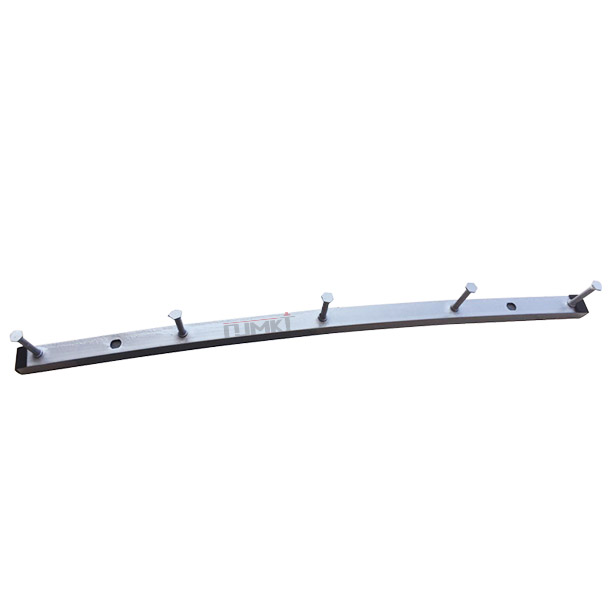

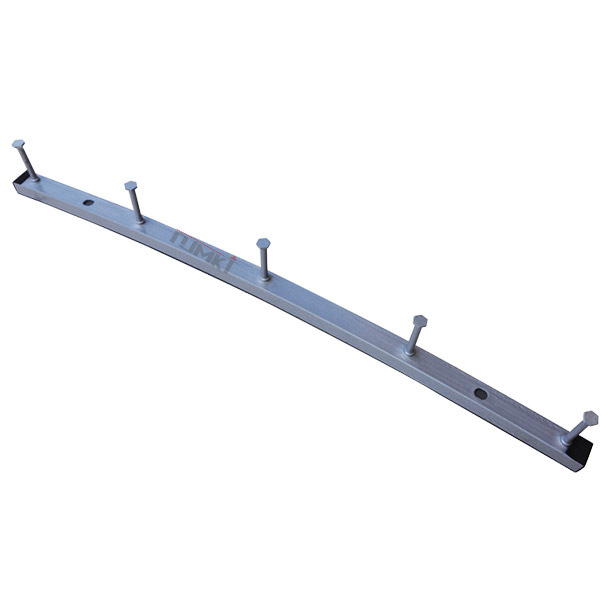

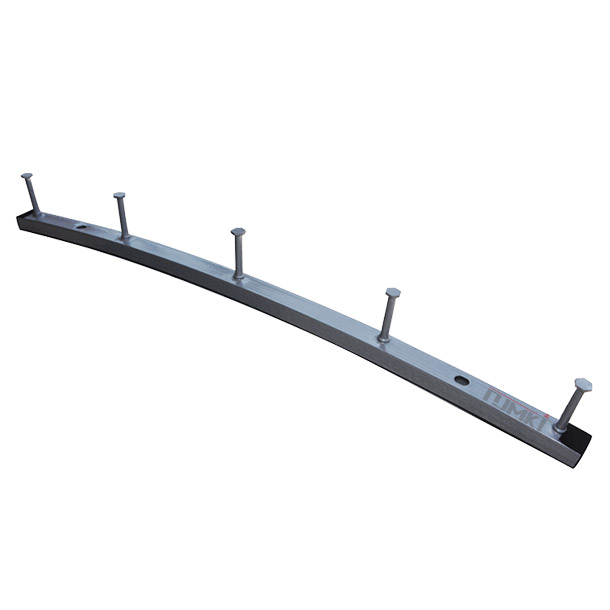

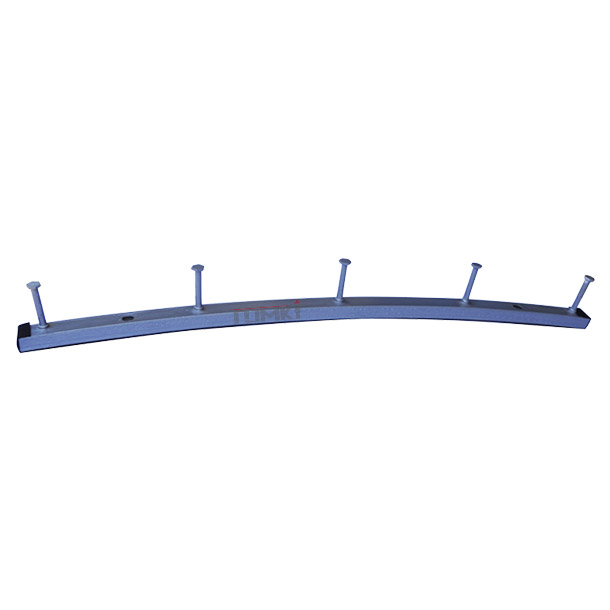

Canal de fundido para metro, tren de alta velocidad, túnel Canal de fundido para metro, tren de alta velocidad, túnel Canal de fundido para metro, tren de alta velocidad, túnel Canal de fundido para metro, tren de alta velocidad, túnel Canal de fundido para metro, tren de alta velocidad, túnel

Canal de fundido para metro, tren de alta velocidad, túnel

● Material: 235B, 06Cr17Ni12Mo2Ti u otro material personalizado

● El refuerzo del canal lateral tiene efecto de bloqueo de llave, cuando está enterrado en el concreto, puede mejorar la resistencia de la bodega con el concreto

● Caliente sumergido galvanizado ≥80 μm, resistencia a la corrosión excelente, tratamiento superficial puede ser requerido para un entorno complejo de larga duración con NJMKT proceso especial de tratamiento anticorrosión


Compartir

    Características principales

    ● Material: 235B, 06Cr17Ni12Mo2Ti u otro material personalizado

    ● El refuerzo del canal lateral tiene efecto de bloqueo de llave, cuando está enterrado en el concreto, puede mejorar la resistencia de la bodega con el concreto

    ● Caliente sumergido galvanizado ≥80 μm, resistencia a la corrosión excelente, tratamiento superficial puede ser requerido para un entorno complejo de larga duración con NJMKT proceso especial de tratamiento anticorrosión

    ● Equipado con relleno de espuma en forma de T para evitar fugas de adhesivo

    ● En lugar de perforar para instalar, cero daño a la estructura del túnel

    ● Se puede instalar en el área de tracción y compresión de concreto

    ● Acero al carbono altamente anticorrosivo

    ● No solo soporta la carga estática, sino también la carga dinámica, e incluso puede soportar la carga en caso de incendio

    ● Instalación de seguridad, sin polvo, silencioso, libre de vibraciones



    ● Se puede utilizar como la solución ideal para el soporte de carga del punto de anclaje para el colado en el lugar y los elementos prefabricados de hormigón

    ● Instalación de plataforma de suspensión de puentes ferroviarios

    ● Instalación de la tubería de drenaje interior y exterior de la viga de caja ferroviaria

    ● Conexión de tierra integrada ferroviaria

    ● Fijación e instalación del canal del segmento del túnel del metro y del equipo

    ● Instalación prefabricada del equipo del servomotor del túnel ferroviario de alta velocidad

    ● Transporte ferroviario: comunicación, señal, energía eléctrica, sistema de contacto aéreo, subestación de tracción ... los canales deslizantes del cable de suministro de energía (ranura integrada)

    ● Fijación de la quilla de muro cortina, en lugar de piezas incrustadas

    ● Todo el proyecto de estructura de acero de piezas integradas


    Instalación

    1. Preparación precisa: elija canales de modelo correctos de acuerdo con los dibujos de diseño, corte los canales de fundición según la longitud diferente.

    2. Fijación de canales fundidos

    Elija el método de instalación adecuado según las condiciones de trabajo reales.

    Tome la fijación en el plato como un ejemplo:

    A. Arreglo con perno de diamante

    B. Arreglo con arandela de tuerca + perno ordinario


    Almacenamiento

    Cuando almacene en una habitación en el suelo, coloque una capa de película impermeable en el piso y dos hileras de madera seca en la película, coloque canales moldeados en la madera; canales separados según el modelo diferente para facilidad de uso; cada paquete de canales desempaquetados también debe colocarse sobre la madera seca.

    Si no hay lugar en la habitación y tienen que almacenarse al aire libre, el mismo método de almacenamiento es el indicado anteriormente, pero la superficie debe cubrirse con una capa impermeable, como lonas impermeables, etc. para evitar la corrosión debido al clima.

    La altura de apilamiento de los canales debe controlarse estrictamente, la altura máxima no debe ser más de 1 metro (3 paquetes); marque la señal de advertencia y prepare medidas de protección para evitar que caigan y evite las heridas a las personas. Paso prohibido en los canales de apilamiento.



    NJMKT canales fundidos en las Especificaciones ---- proyecto de muro cortina o equiparan con el proyecto de muro cortina


    TipoLongitudAnchuraAltura de la secciónProfundidad de empotramiento efectivaDiámetro de remacheEspacio del remache (S ')Cantidad de remacheDistancia del borde del remache (C ')
    30/20100~300302090850≤S'≤1252C'≥25
    30/26100~300302690850≤S'≤1252C'≥25
    40/30250~330403010010100≤S'≤1403C'≥25
    40/25250~330402510010100≤S'≤1403C'≥25
    50/25250~330502512012100≤S'≤1403C'≥25
    50/30250~330503012012100≤S'≤1403C'≥25
    54/32250~350543212512100≤S/≤1503C'≥25



Descripción

Características principales

● Material: 235B, 06Cr17Ni12Mo2Ti u otro material personalizado

● El refuerzo del canal lateral tiene efecto de bloqueo de llave, cuando está enterrado en el concreto, puede mejorar la resistencia de la bodega con el concreto

● Caliente sumergido galvanizado ≥80 μm, resistencia a la corrosión excelente, tratamiento superficial puede ser requerido para un entorno complejo de larga duración con NJMKT proceso especial de tratamiento anticorrosión

● Equipado con relleno de espuma en forma de T para evitar fugas de adhesivo

● En lugar de perforar para instalar, cero daño a la estructura del túnel

● Se puede instalar en el área de tracción y compresión de concreto

● Acero al carbono altamente anticorrosivo

● No solo soporta la carga estática, sino también la carga dinámica, e incluso puede soportar la carga en caso de incendio

● Instalación de seguridad, sin polvo, silencioso, libre de vibraciones



Aplicaciones

● Se puede utilizar como la solución ideal para el soporte de carga del punto de anclaje para el colado en el lugar y los elementos prefabricados de hormigón

● Instalación de plataforma de suspensión de puentes ferroviarios

● Instalación de la tubería de drenaje interior y exterior de la viga de caja ferroviaria

● Conexión de tierra integrada ferroviaria

● Fijación e instalación del canal del segmento del túnel del metro y del equipo

● Instalación prefabricada del equipo del servomotor del túnel ferroviario de alta velocidad

● Transporte ferroviario: comunicación, señal, energía eléctrica, sistema de contacto aéreo, subestación de tracción ... los canales deslizantes del cable de suministro de energía (ranura integrada)

● Fijación de la quilla de muro cortina, en lugar de piezas incrustadas

● Todo el proyecto de estructura de acero de piezas integradas


Función

Instalación

1. Preparación precisa: elija canales de modelo correctos de acuerdo con los dibujos de diseño, corte los canales de fundición según la longitud diferente.

2. Fijación de canales fundidos

Elija el método de instalación adecuado según las condiciones de trabajo reales.

Tome la fijación en el plato como un ejemplo:

A. Arreglo con perno de diamante

B. Arreglo con arandela de tuerca + perno ordinario


Almacenamiento

Cuando almacene en una habitación en el suelo, coloque una capa de película impermeable en el piso y dos hileras de madera seca en la película, coloque canales moldeados en la madera; canales separados según el modelo diferente para facilidad de uso; cada paquete de canales desempaquetados también debe colocarse sobre la madera seca.

Si no hay lugar en la habitación y tienen que almacenarse al aire libre, el mismo método de almacenamiento es el indicado anteriormente, pero la superficie debe cubrirse con una capa impermeable, como lonas impermeables, etc. para evitar la corrosión debido al clima.

La altura de apilamiento de los canales debe controlarse estrictamente, la altura máxima no debe ser más de 1 metro (3 paquetes); marque la señal de advertencia y prepare medidas de protección para evitar que caigan y evite las heridas a las personas. Paso prohibido en los canales de apilamiento.

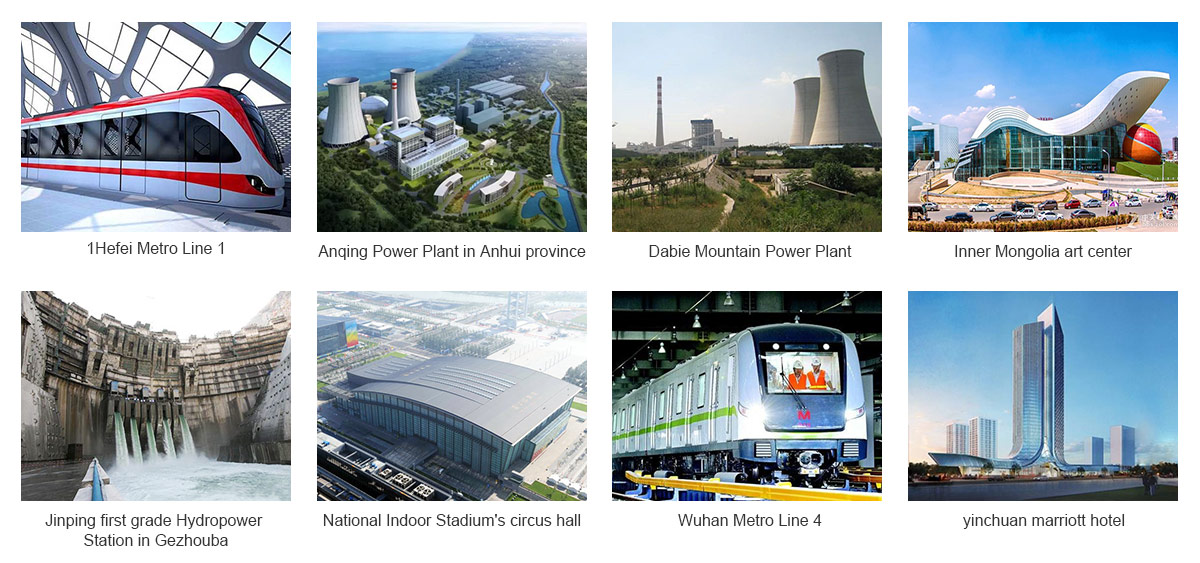

Proyecto

Datos técnicos

NJMKT canales fundidos en las Especificaciones ---- proyecto de muro cortina o equiparan con el proyecto de muro cortina


TipoLongitudAnchuraAltura de la secciónProfundidad de empotramiento efectivaDiámetro de remacheEspacio del remache (S ')Cantidad de remacheDistancia del borde del remache (C ')
30/20100~300302090850≤S'≤1252C'≥25
30/26100~300302690850≤S'≤1252C'≥25
40/30250~330403010010100≤S'≤1403C'≥25
40/25250~330402510010100≤S'≤1403C'≥25
50/25250~330502512012100≤S'≤1403C'≥25
50/30250~330503012012100≤S'≤1403C'≥25
54/32250~350543212512100≤S/≤1503C'≥25
