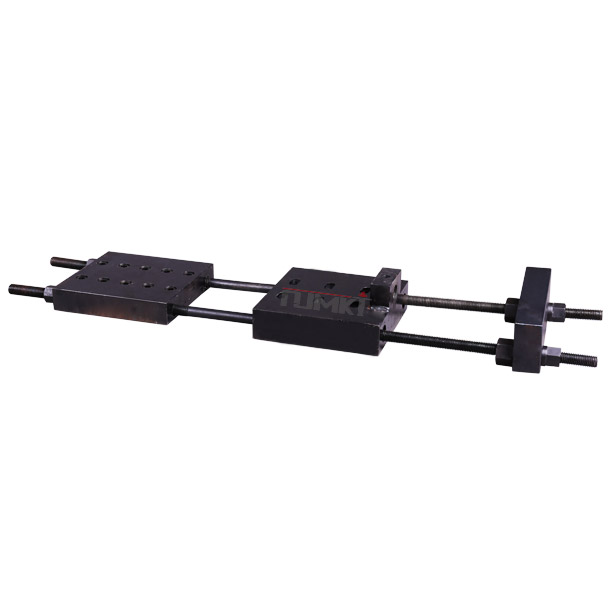

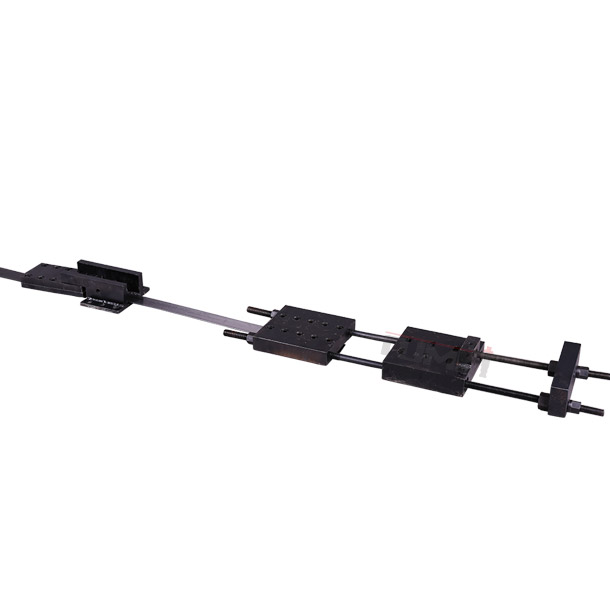

El NJMKT dispositivo de anclaje pretensado de placa de fibra de carbono adopta acero especializado, templado y temple de tratamiento modificado, cuando la extensión adopta un dispositivo de gato hidráulico manual para tensión, operación simple, combinado con nuestra producción de placa de fibra de carbono pretensada especial, adhesivo especial y otros accesorios que consisten en sistema de refuerzo de placa de fibra de carbono pretensado.
El principio de funcionamiento del sistema es similar al sistema de refuerzo externo de acero preesforzado. Es un tipo de método de refuerzo que el sistema está pretensado al sistema a través del dispositivo de gato para aplicar pretensión, de modo que el sistema mantiene un estado estable de tensión en el exterior de los componentes estructurales, contribuye a pretensar los componentes de la estructura original.

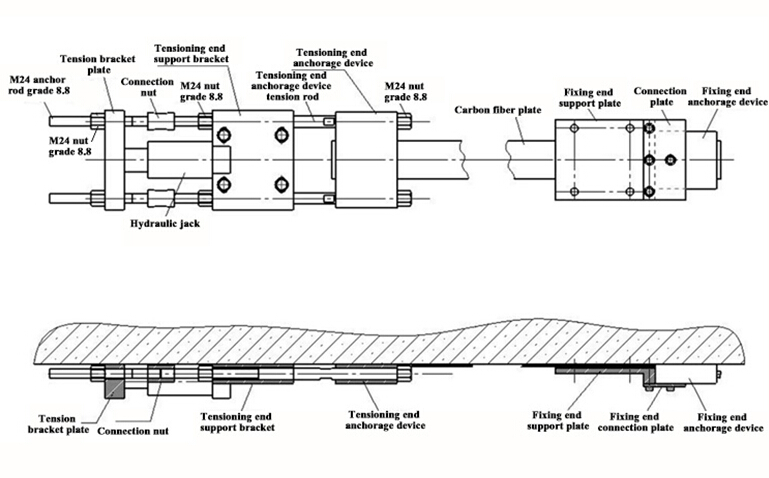

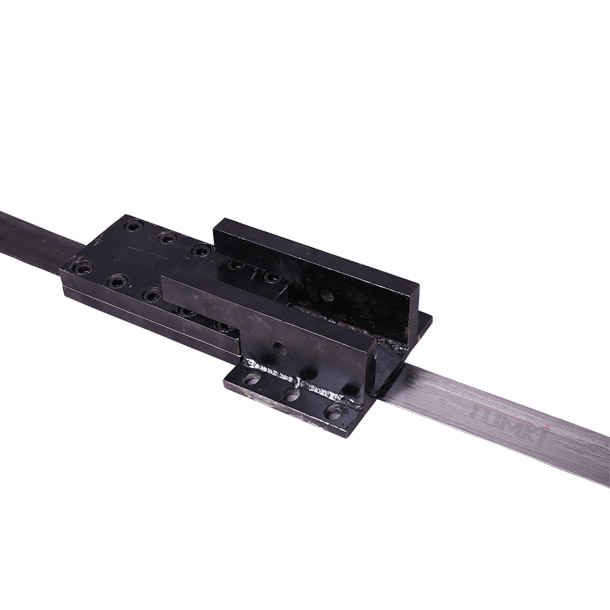

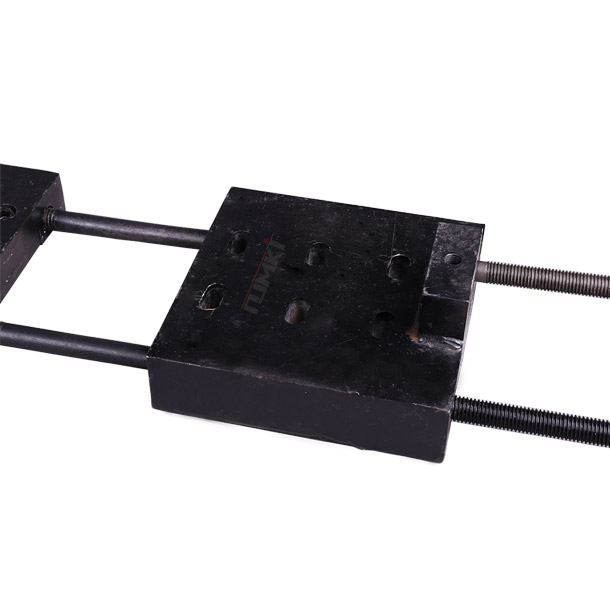

Consistir:
M24 tuerca de anclaje grado 8.8 / M24 tuerca grado 8.8 / Placa de soporte de tensión / tuerca de conexión / M24 tuerca grado 8.8 / Soporte de sujeción de extremo tensor / Dispositivo de anclaje de extremo tensor barra tensora / Dispositivo de anclaje de extremo tensor / M24 tuerca grado 8.8 / Placa de fibra de carbono / Fijación y placa de soporte final / Placa de conexión / Dispositivo de anclaje final de fijación
Gato hidraulico
Placa de soporte de tensión / Tuerca de conexión / Soporte de soporte de extremo tensor / Dispositivo de anclaje de extremo tensor / Placa de soporte de extremo de fijación / Placa de conexión de extremo de fijación / Dispositivo de anclaje de extremo de fijación

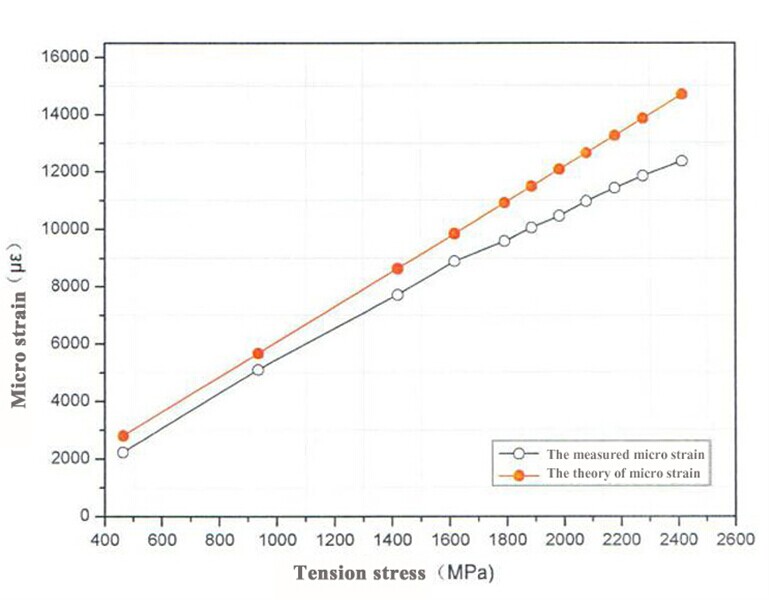

Ventajas
● El diseño de nuestro sistema de refuerzo de placa de fibra de carbono pretensado se basa en el principio del sistema de refuerzo de acero pretensado en etapa temprana, optimizado y desarrollado de acuerdo con el Código de diseño para reforzar los puentes de carretera JTG / TJ22-2008 y el Código de diseño para reforzar la estructura de hormigón GB50367- 2013 como referencia, por lo que nuestro sistema es científico y práctico, y tiene ventajas de apariencia hermosa e instalación conveniente, etc.
● El NJMKT dispositivo de anclaje de placa de fibra de carbono pretensado tiene ventajas obvias que el anclaje ordinario, especialmente en los materiales: el dispositivo de anclaje ordinario es un elemento de acero fundido, sin temple y templado de tratamiento modificado, el módulo elástico del elemento de colado en sí es alto y de gran fragilidad.
Cuando se extiende el uso de un dispositivo eléctrico de presión automática, lo que genera un alto riesgo, no se puede garantizar la seguridad del anclaje. Pero el NJMKT dispositivo de refuerzo de anclaje de placa de fibra de carbono pretensado fabricado en nuestra fábrica adopta acero especializado con templado y temple de tratamiento modificado, y utiliza un dispositivo hidráulico accionado manualmente para simular el control de tensión, por lo tanto, alto rendimiento de seguridad y operación flexible.

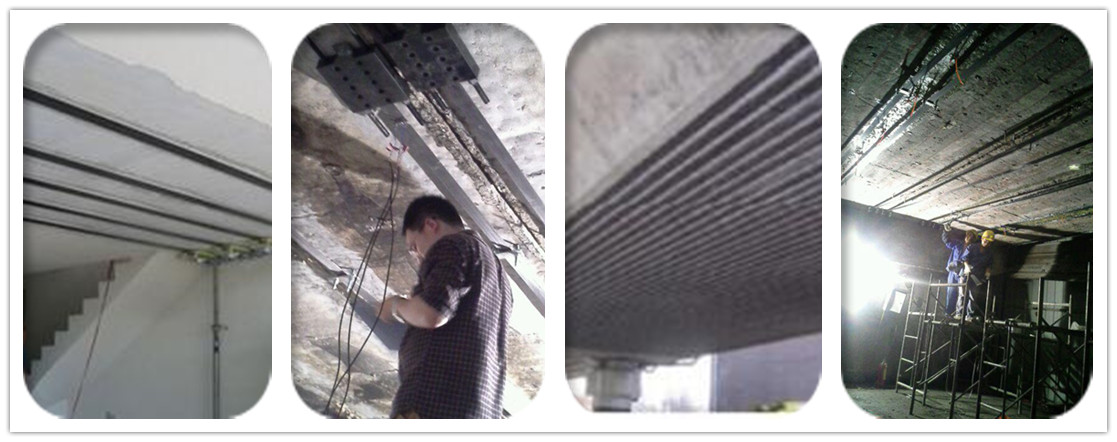

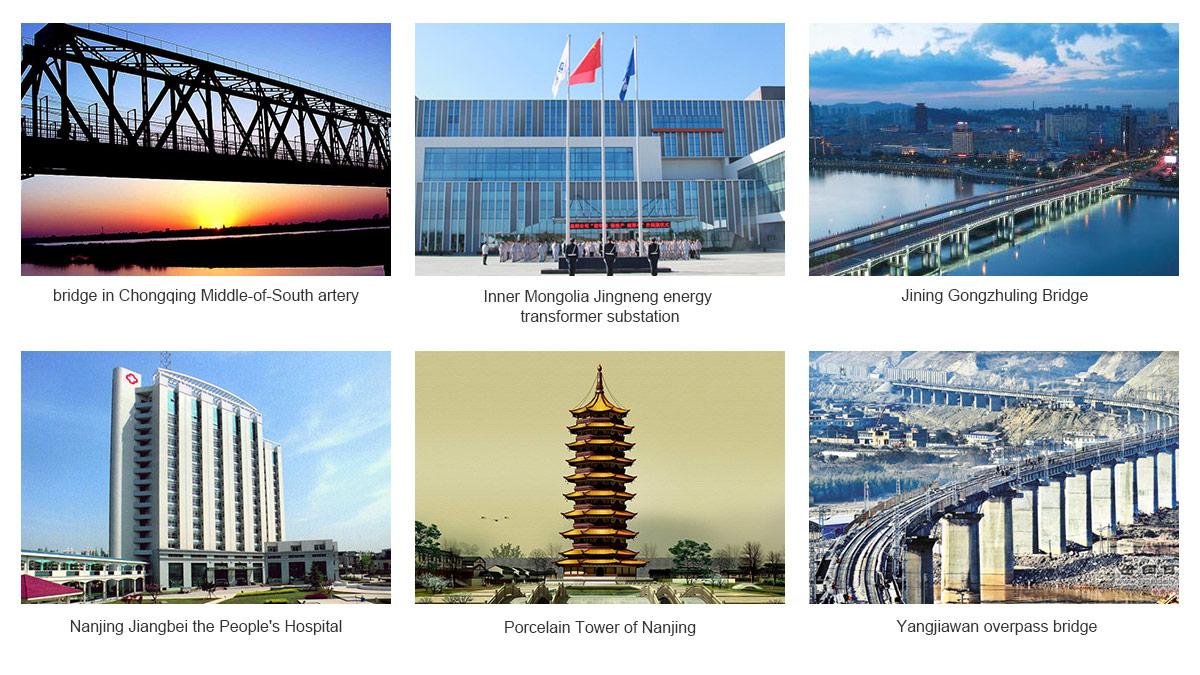

● Se ha aplicado ampliamente enpretensión o pretensión para la construcción de puentes, ferrocarriles y autopistas, etc.
● Refuerzo de flexión / tensión / grandes miembros excéntricos de compresión, para hormigón de acero de pequeña sección transversal, disposición inadecuada de refuerzo
● Reforzar la viga de largo alcance, refuerzo de flexión de la placa, mejorar la capacidad de carga de la estructura, reducir la anchura de la fisura y la deformación de la flexión
Guía de instalación:
1. Preparación por adelantado
2. Instalación de anclajes
3. Hacer el dispositivo de anclaje
4. Aplicar adhesivo reparador
5. Aplicar adhesivo de unión
6. Instalación del dispositivo de anclaje
7. tensión del dispositivo de anclaje
8. tratamiento de post-procesamiento

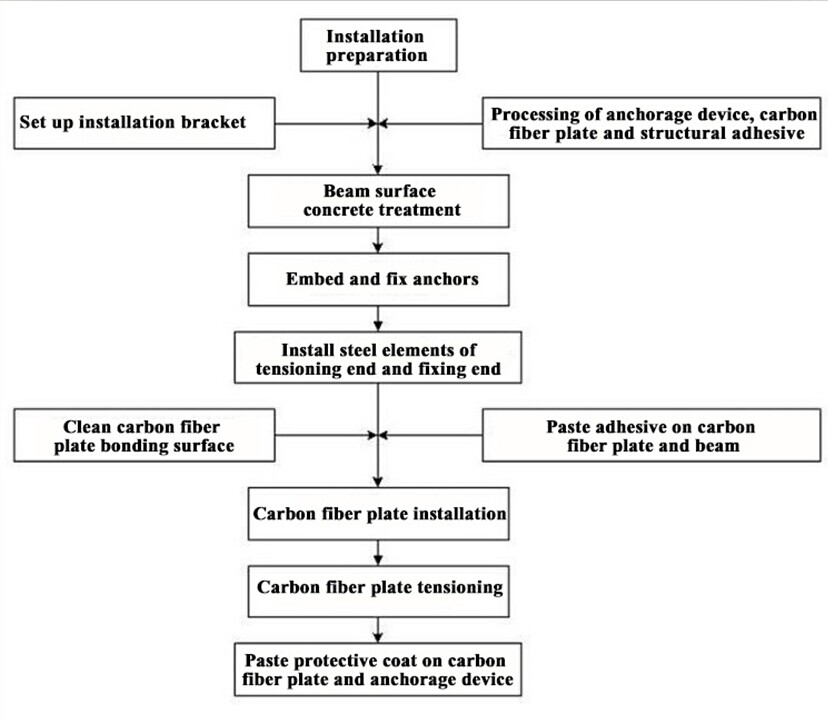

Preparación de instalación
Configurar el soporte de instalación Procesamiento del dispositivo de anclaje, placa de fibra de carbono y adhesivo estructural
Tratamiento de concreto superficial de viga
Incrustar y fijar anclas
Instale elementos de acero del extremo tensor y extremo de fijación
Limpie la superficie de unión de la placa de fibra de carbono
Pegar el adhesivo en la placa y la viga de fibra de carbono
Instalación de placa de fibra de carbono
Tensión de la placa de fibra de carbono
Pegar la capa protectora sobre la placa de fibra de carbono y el dispositivo de anclaje
| Tamaño y especificaciones | El anclaje de adhesivo de montaje de cizalla | Profundidad de empotramiento de anclaje | Fuerza de sujeción de anclaje (tensión máxima de deslizamiento de la placa) | Placa de fibra de carbonomin. espacio | Modelo de gato hidráulico | ||
| NJMKT - MJ 50 | (M12 - M20) * 4 | 170 | ≥ 150kN | 250mm | RC20-100 | ||
| NJMKT - MJ 100 | (M12 - M20) * 8 | 170 | ≥ 280kN | 250mm | RC30-150 | ||
| Herramientas de equipo | |||||||
| No. | Nombre | Cantidad | Nota | ||||
| 1 | Soporte de tensión | 1 juego | |||||
| 2 | Soporte de empuje | 1 juego | |||||
| 3 | Placa de montaje de fibra de carbono | de acuerdo a la necesidad real | |||||
| 4 | Detector de acero | 1 juego | |||||
| 5 | Detector infrarrojo | 1 juego | |||||
| 6 | Muela de diamante | de acuerdo a la necesidad real | |||||
| 7 | Gato de presión de aceite del orificio central(150 mm de carrera 30T) | 1 juego | |||||
| 8 | Martillo eléctrico, marcador de tinta, cinta métrica, llave | 1 juego | |||||
| 9 | Rectificadora eléctrica | 1 juego | |||||
| 10 | Hoja de arena gruesa | de acuerdo a la necesidad real | |||||
| 11 | Alcohol absoluto | de acuerdo a la necesidad real | |||||
| Materiales del equipo | |||||||
| 1 | Dispositivo de anclaje | 1 juego | Extremo tensor, extremo de fijación | ||||
| 2 | Placa de fibra de carbono | 1 pieza | Longitud: según la necesidad real | ||||
| 3 | Adhesivo estructural especial para placa de fibra de carbono pretensada | de acuerdo a la necesidad real | Enlace placa de fibra de carbono | ||||
| 4 | Mortero epoxi | de acuerdo a la necesidad real | Dispositivo de anclaje y sellado de protección de placa | ||||
| 5 | Adhesivo de reparación epoxi | de acuerdo a la necesidad real | Reparación de instalación de anclaje de viga lateral | ||||
| 6 | Adhesivo estructural epoxi de curado rápido | de acuerdo a la necesidad real | Fijación de anclaje placa de sujeción unión de curado rápido | ||||
| 7 | M18 anclaje de adhesivo (grado 8,8) | 8 juegos (Puede variar según el diseño) | Soporte de tensión, extremo de fijación | ||||
| 8 | M12 anclaje de adhesivo (grado 8,8) | 12 juegos (Puede variar según el diseño) | Bloqueo de anclaje | ||||
