NJMKT Anclaje de Panel Rebajado Enjuagado NJMKT Anclaje de Panel Rebajado Enjuagado

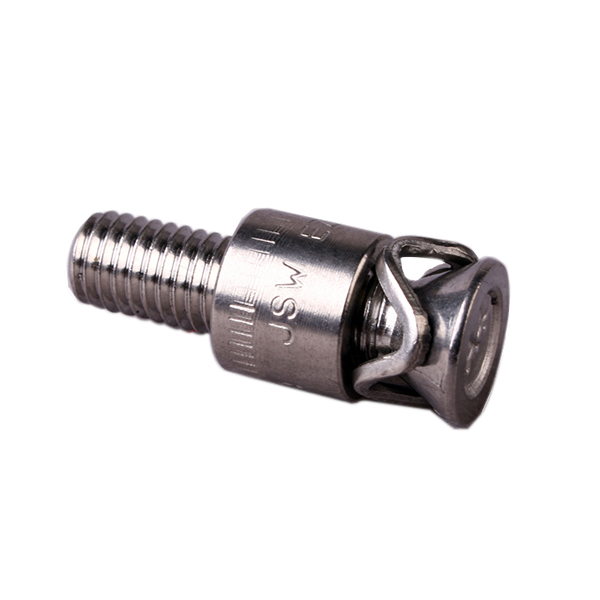

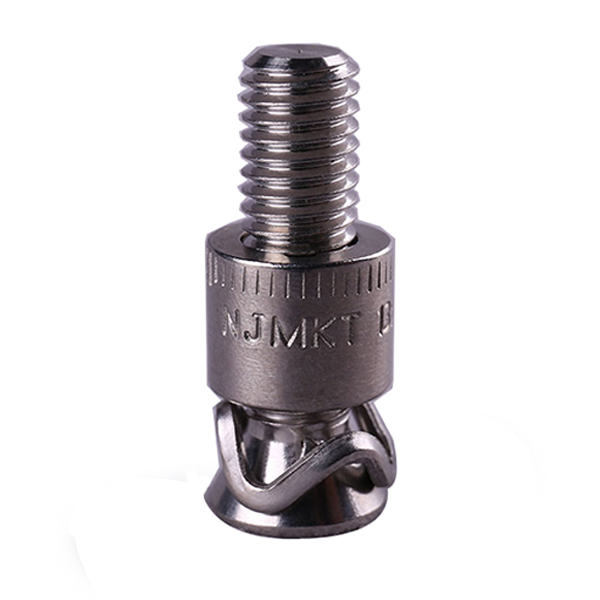

NJMKT Anclaje de Panel Rebajado Enjuagado

El anclaje de panel rebajado juega un papel importante en la vida útil y la seguridad del anclaje de muro cortina. El NJMKT anclaje de panel rebajado adopta material de acero inoxidable para cumplir con la resistencia a la tracción y al cizallamiento requerida; estructura simple, operación e instalación conveniente, sin necesidad de ningún adhesivo, puede instalarse de manera segura y rápida en altura controlada, y aplicación con ángulo de revelado u otras partes de accesorio.

Nuestra empresa fabrica varios anclajes personalizados, tales como: anclaje de panel con martillo (fijación de enrasado / separador), anclaje de panel giratorio, anclaje de panel en forma de loto, anclaje de panel sísmico, anclaje de panel de mármol, etc.


Compartir


    Características principales

    ● Consistir: varilla de anclaje de alta resistencia, camisa espaciadora, anillo de presión de tipo Z, arandela elástica, tuerca

    ● Material: acero inoxidable A4, mayor capacidad de carga final que el estándar ordinario, y acero de alta resistencia a la corrosión A4-70 (316L) se puede aplicar en ambientes hostiles, como salpicaduras de agua de mar, piscinas con cloro, entorno industrial con SO2, etc.



    Ventajas

    ● Anclaje de reducción del control de desplazamiento, instalación conveniente y rápida

    ● El proceso de instalación es fácil de controlar, amplia cobertura de construcción

    ● Fijación del anclaje con efecto de bloqueo, el esfuerzo de instalación inicial es casi despreciable, el bajo esfuerzo de instalación garantiza la protección de los materiales del panel

    ● La estructura de anillo tipo Z cerrada tiene una tensión de temperatura completamente dispersa causada por diferentes tensiones de temperatura entre la piedra y el anclaje, que es el problema de la aplicación normal de anclaje de panel

    ● Capacidad de carga inmediata tan pronto como se instala

    El diseño del hilo interno puede evitar eficazmente que el anillo de presión se suelte, aumenta el factor de seguridad

    ● La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo



    ● Aplicación: adecuada para la fijación de la placa de edificios fuera de la construcción de mantenimiento, especialmente la placa de decoración de piedra natural, y también placa de cerámica, placa de mármol, granito, piedra microcristalina, cristal de vidrio, tablero de fibra artificial, etc.

    Guía de instalación (anclaje del panel de recorte de martillo)



    ● Paso 1 Perforación de orificios: taladre el orificio según los requisitos a la profundidad y diámetro adecuados, preste atención a la desviación de la profundidad, el diámetro y el escariado del orificio.

    ● Paso 2 Limpieza de orificios: Sople el orificio con aire comprimido.

    ● Paso 3 Instalación del anclaje: inserte el manguito de anclaje en el orificio.

    ● Paso 4 Atornillar: apretar la tuerca de instalación.


    TamañoDiámetro del orificio taladrado   [mm]Profundidad de anclaje [mm]Diámetro de agujero ampliado [mm]Diámetro de la varilla [mm]Longitud exterior de la varilla [mm]
    M6 × 5 × 2011513.5M615
    M6 × 7 × 2011713.5M613
    M6 × 10 × 25111013.5M615
    M6 × 12 × 25111213.5M613
    M6 × 15 × 32111513.5M617
    M6 × 18 × 32111813.5M614
    M6 × 21 × 32112113.5M611
    M8 × 15 × 32131515.5M817
    M8 × 18 × 35131815.5M817
    M8 × 21 × 35132115.5M814
    M8 × 25 × 40132515.5M815
    M8 × 30 × 45133015.5M815
    M8 × 35 × 50133515.5M815
    M8 × 40 × 55134015.5M815

    1. Acero inoxidable A4, mayor capacidad de carga final que el estándar ordinario

    2. El estrés de instalación pequeño asegura la protección de los materiales del panel

    3. El diseño del hilo interno puede prevenir eficazmente que el anillo de presión se suelte, aumenta el factor de seguridad

    4. La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo


Descripción


Características principales

● Consistir: varilla de anclaje de alta resistencia, camisa espaciadora, anillo de presión de tipo Z, arandela elástica, tuerca

● Material: acero inoxidable A4, mayor capacidad de carga final que el estándar ordinario, y acero de alta resistencia a la corrosión A4-70 (316L) se puede aplicar en ambientes hostiles, como salpicaduras de agua de mar, piscinas con cloro, entorno industrial con SO2, etc.



Ventajas

● Anclaje de reducción del control de desplazamiento, instalación conveniente y rápida

● El proceso de instalación es fácil de controlar, amplia cobertura de construcción

● Fijación del anclaje con efecto de bloqueo, el esfuerzo de instalación inicial es casi despreciable, el bajo esfuerzo de instalación garantiza la protección de los materiales del panel

● La estructura de anillo tipo Z cerrada tiene una tensión de temperatura completamente dispersa causada por diferentes tensiones de temperatura entre la piedra y el anclaje, que es el problema de la aplicación normal de anclaje de panel

● Capacidad de carga inmediata tan pronto como se instala

El diseño del hilo interno puede evitar eficazmente que el anillo de presión se suelte, aumenta el factor de seguridad

● La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo



Aplicaciones

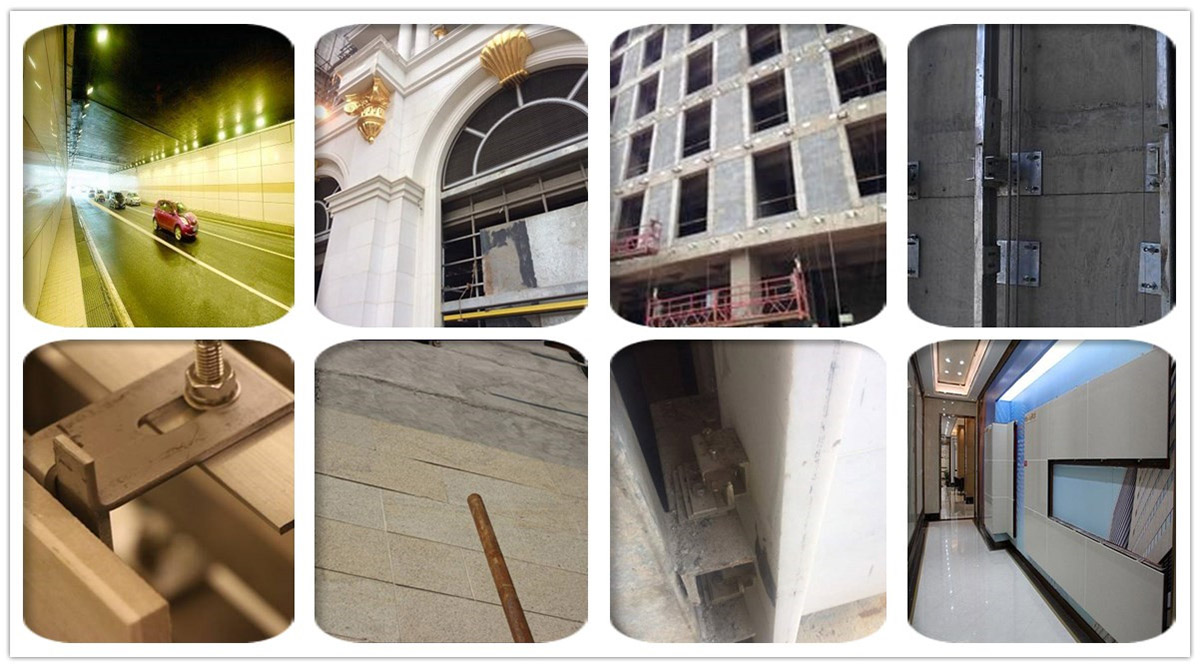

● Aplicación: adecuada para la fijación de la placa de edificios fuera de la construcción de mantenimiento, especialmente la placa de decoración de piedra natural, y también placa de cerámica, placa de mármol, granito, piedra microcristalina, cristal de vidrio, tablero de fibra artificial, etc.

Función

Guía de instalación (anclaje del panel de recorte de martillo)



● Paso 1 Perforación de orificios: taladre el orificio según los requisitos a la profundidad y diámetro adecuados, preste atención a la desviación de la profundidad, el diámetro y el escariado del orificio.

● Paso 2 Limpieza de orificios: Sople el orificio con aire comprimido.

● Paso 3 Instalación del anclaje: inserte el manguito de anclaje en el orificio.

● Paso 4 Atornillar: apretar la tuerca de instalación.


Proyecto

Datos técnicos
TamañoDiámetro del orificio taladrado   [mm]Profundidad de anclaje [mm]Diámetro de agujero ampliado [mm]Diámetro de la varilla [mm]Longitud exterior de la varilla [mm]
M6 × 5 × 2011513.5M615
M6 × 7 × 2011713.5M613
M6 × 10 × 25111013.5M615
M6 × 12 × 25111213.5M613
M6 × 15 × 32111513.5M617
M6 × 18 × 32111813.5M614
M6 × 21 × 32112113.5M611
M8 × 15 × 32131515.5M817
M8 × 18 × 35131815.5M817
M8 × 21 × 35132115.5M814
M8 × 25 × 40132515.5M815
M8 × 30 × 45133015.5M815
M8 × 35 × 50133515.5M815
M8 × 40 × 55134015.5M815

1. Acero inoxidable A4, mayor capacidad de carga final que el estándar ordinario

2. El estrés de instalación pequeño asegura la protección de los materiales del panel

3. El diseño del hilo interno puede prevenir eficazmente que el anillo de presión se suelte, aumenta el factor de seguridad

4. La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo
