La diferencia entre los pernos de anclaje mecánicos y los pernos de anclaje de expansión se entiende a la vez.

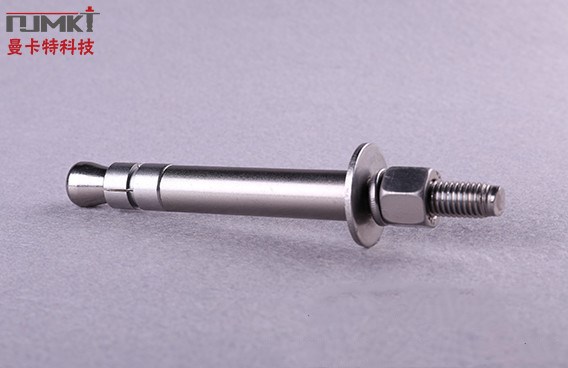

¿Qué es un anclaje mecánico?

Hablando de pernos de anclaje mecánicos, se menciona en GB 50367-2013 Especificación de diseño de refuerzo de estructura de hormigón 16.1.3: Los pernos de anclaje para estructuras portantes deben adoptar pernos de anclaje posteriores a la expansión con efecto de bloqueo mecánico. Se divide en tres tipos de acuerdo con diferentes estructuras: anclajes autoexpansibles, anclajes de expansión de molde y anclajes expansibles adhesivos.

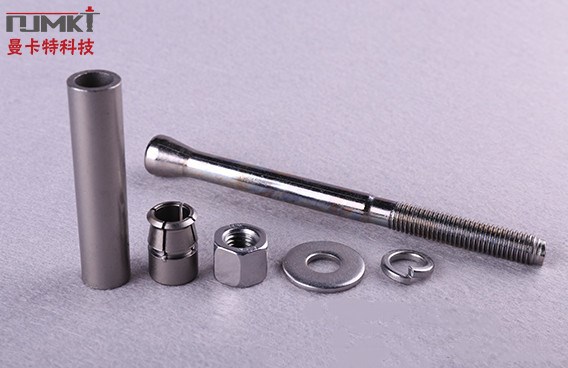

(Por supuesto, Nanjing Mankate actualmente tiene un ancla mecánica autocortable que es más adecuada para la ingeniería de muros cortina)

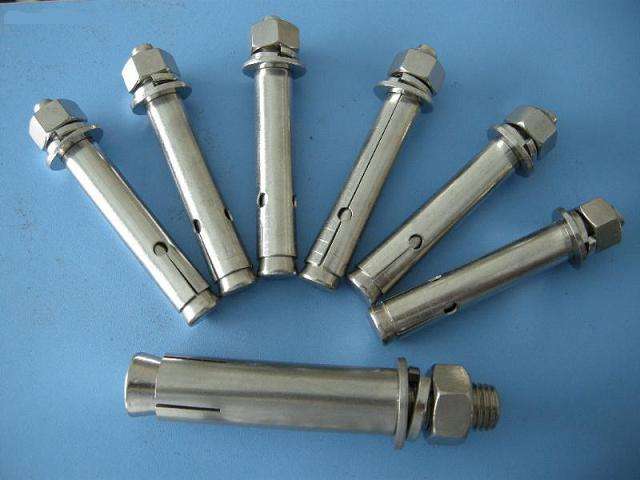

¿Qué es un perno de expansión?

El perno de expansión está cubierto con un anillo, que tiene un espacio en el anillo, y se hace un orificio en la pared cuando se usa. Coloque el perno de expansión en este orificio y apriete el anillo cuando el perno esté apretado. Esto hace que el tornillo se atasque en el agujero y juegue un papel fijo.

La principal diferencia entre estos dos:

1, el principio de la fuerza es diferente

El anclaje mecánico permite utilizar un tornillo liso para forzar con una fuerza de bloqueo mecánica;

El perno de expansión genera principalmente fricción al presionar y se aplica la fuerza.

2, la profundidad de anclaje es diferente

La profundidad de anclaje del anclaje mecánico es inferior a 10d;

La profundidad del perno de expansión se determina principalmente de acuerdo con las especificaciones de resistencia del hormigón y pernos de expansión.

Debido a la concentración de tensión del concreto durante el uso del perno de expansión, la probabilidad de daño aumenta mucho y la estructura no es segura. Por lo tanto, el perno de expansión no se puede usar para craquear concreto. Así que ahora básicamente ha sido prohibido en el diseño de muros cortina. Si desea revisar los dibujos, los pernos de expansión definitivamente no pasarán.

Editor: Nanjing Mankate, si necesita reimprimir, indique la fuente.
