¿Cuál es el procedimiento de instalación detallado para el anclaje de base expandida de molde adhesivo?

¿Qué es un anclaje de base expandida de molde adhesivo?

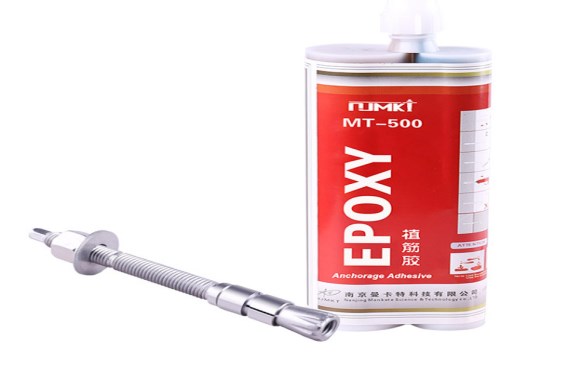

El ancla de base expandida del molde adhesivo se divide en una parte de anclaje y una parte de coloide. La pieza de anclaje se compone de un tornillo, una llave de cerradura, un cabezal de expansión cónico, una arandela plana y una tuerca. La parte coloidal utiliza pegamento de barra de siembra MT500 de Nanjing Mankate. El coloide de esta cola para plantar MT500 es una fórmula de resina epoxi modificada, y la fuerza de anclaje fuerte alcanza el efecto de estructura pre-enterrada. Tiene resistencia a altas temperaturas, humedad y resistencia al calor y el envejecimiento es de hasta 50 años.

¿Cuál es el principio de funcionamiento del ancla de base expandida de molde adhesivo?

El anclaje de base expandida del molde adhesivo usa la pared escariadora del fondo del orificio y la llave de bloqueo para formar efectos clave de bloqueo y al mismo tiempo coopera con el pegamento de la barra de siembra para completar el anclaje. Los anclajes de base expandida de molde adhesivo no solo tienen las ventajas de los anclajes mecánicos, sino que también combinan la resistencia a los golpes y la resistencia al impacto del pegamento de la barra de siembra. Tiene una gran capacidad de carga.

¿Cuál es el procedimiento de instalación para el anclaje de base expandida de molde adhesivo?

Aquí hay un ejemplo de especificación del modelo: M12 * 16 * 80-140 ancla de base expandida de molde adhesivo

1. Perforación: se monta un taladro con un diámetro de 16 en un taladro de impacto ordinario. El mango del taladro se selecciona de acuerdo con el tipo del martillo para seleccionar cuatro hoyos o cinco hoyos. Al perforar, determine la profundidad de perforación a 100 m (0-5 mm); verticalidad, diámetro del agujero enterrado, altura máxima, etc. según la especificación JGJ / 145-2013, como se muestra en la siguiente tabla:

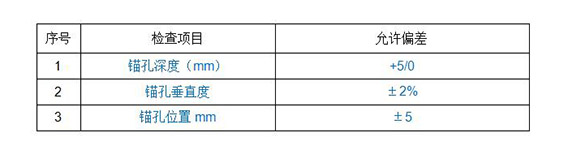

(la profundidad del orificio de anclaje del anclaje de base expandida del molde adhesivo M12)

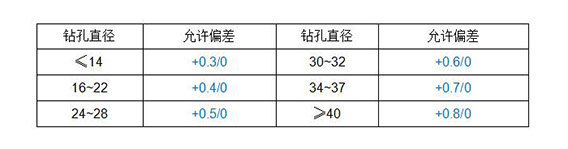

(el diámetro de perforación del anclaje de base expandida del molde adhesivo M12)

2, despeje el orificio: utilice una bomba neumática para despejar el orificio, y el orificio debe limpiarse;

3. escariado secundario: escariado secundario con una herramienta de escariado especial;

4, limpieza secundaria: utilice una bomba neumática para despejar el orificio, y el orificio debe limpiarse;

5, inyectando el pegamento: la boquilla de inyección (mezclador) está instalada en la botella de plástico; revise la boquilla de inyección que debe tener un tubo en espiral o deseche; está estrictamente prohibido desenchufar el tubo espiral en la boquilla de inyección; la botella de plástico está equipada con una pistola de pegamento especial. El pegamento se aprieta a una velocidad constante. El pegamento de los primeros tres disparos debe descartarse. La boquilla de inyección de pegamento se inserta en el fondo del agujero, y el pegamento se agrega lentamente al exterior. La cantidad de inyección normal es 2/3 del volumen del orificio. Después del reemplazo de la nueva botella de plástico, la boquilla de inyección también debe reemplazarse con una nueva; Retire el pegamento sin terminar de la boquilla de pegamento y limpie la salida de pegamento; la tuerca se puede apretar nuevamente la próxima vez;

6. Instalación: Antes de la instalación, primero ajuste los componentes del perno de anclaje y asegúrese de que los componentes del perno de anclaje no estén sueltos, y el botón de bloqueo también esté cerrado, luego use un martillo con una herramienta especial (herramienta de instalación) para golpear , empuje el perno de anclaje en el orificio hasta que la marca de límite esté nivelada con el plano del sustrato de concreto;

7. Apriete el efecto de la llave de bloqueo: aplique torque a la cabeza hexagonal superior con una llave dinamométrica a 35N.M (la llave dinamométrica selecciona el par de rango 0-100N.M), espere el curado completo y pruebe el valor de diseño del anclaje con el tirador; después de que se alcanza el valor de diseño, se lleva a cabo la construcción posterior; (5000 conjuntos de prueba, 6 conjuntos / grupo, menos de 5000 conjuntos se calculan de acuerdo con 5000 conjuntos)

8. Instale la placa enterrada: espere a que se solidifique el agente de anclaje, instale la placa enterrada y otros anclajes.

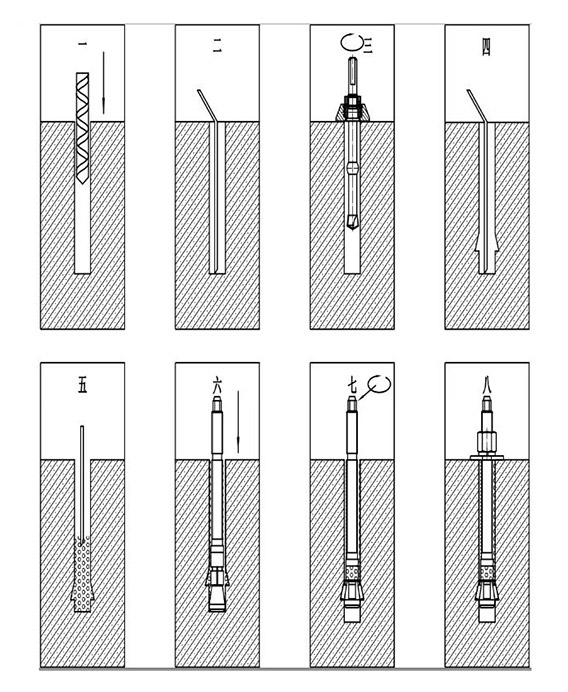

(Pasos de instalación del anclaje de base expandida de molde adhesivo M12)

¿Cuáles son los usos del anclaje de base expandida de molde adhesivo?

1. Instalación y fijación de equipos en plantas industriales, sistemas de transporte y sistemas de elevación.

2. Conexión y fijación de varias estructuras de muros cortina y estructuras de acero.

3. Instalación y fijación de varias tuberías para edificios civiles.

4. Todo tipo de tuberías de ferrocarriles, túneles y puentes, y la instalación de soportes para cables.

5. Instalación de varias puertas de seguridad, puertas contra incendios y ventanas de seguridad.

6. Adecuado para requisitos de alta seguridad de cargas de anclaje, antivibración e impacto de concreto.
