El análisis del refuerzo de la placa de fibra de carbono pretensada de los puentes

a. al instalar el extremo tensor de la placa de fibra de carbono y el extremo fijo del bloque de anclaje, taladrando e implantando un tornillo de alta resistencia según los dibujos de diseño. Antes de la perforación, prestando atención a utilizar el detector de barra de acero para marcar la posición de las barras de acero. Ajustando la posición de taladrado, evitando dañar la barra de acero principal y la barra de acero pretensado debido a la perforación;
b. de acuerdo con la posición donde se instala el tornillo de alta resistencia, taladrando la placa de acero del bloque de anclaje. Adoptando el tablero de la espuma plástica para monotipar la posición del tornillo de la alta resistencia, asegurándose de que la posición de perforación de la placa de acero del bloque del anclaje es exacta.c. instalando el bloque de anclaje. Después de que el curado del tornillo alcance la resistencia de diseño, en primer lugar pulir y limpiar la superficie de contacto entre la placa de acero de anclaje y la viga de hormigón, luego adherir pegamento de acero pegajoso, pegar el bloque de anclaje en la parte inferior de la viga, fijar el bloque de anclaje en el tornillo pretensado de alta resistencia con tuercas.

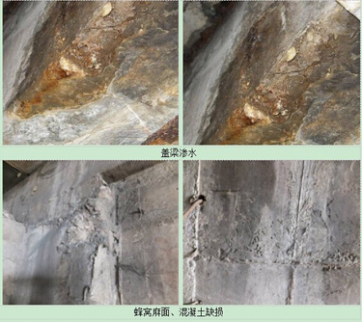

a.después de instalar el bloque de anclaje, estirando una ligadura entre el centro de los dos bloques de anclaje sobre la superficie de hormigón. Dentro del alcance de los 30 cm de la ligadura está la posición donde se pega la placa de fibra de carbono pretensada. A continuación se eliminan las partes de degradación (desprendimiento, encogimiento, nido de abeja y corrosión de la superficie de hormigón, y limpiezando y puliendo, después del secado superficial, reparando las partes cóncavas-convexas de la superficie de hormigón con el material de reparación. Especialmente después de limpiar la chapa de acero pegada del segundo y el quinto fondo de la placa de horquilla, construyendo la placa de fibra de carbono pretensada.
b.conforme a la posición donde se pega la placa de fibra de carbono, determinando la posición del cartón y la posición donde se planta la barra de acero. Prestando atención para evitar dañar la barra de acero principal y la barra pretensada en la posición donde se instala la barra de acero.

No construir en el día lluvioso o bajo la condición de que la humedad del aire es más del 80%, y el pegado de la placa de fibra de carbono bajo la condición de temperatura de 5 ~ 35 ℃, la selección del adhesivo debe cumplir con los requisitos del medio ambiente y la temperatura.
a.de acuerdo con la posición del bloque de anclaje, revisar adicionalmente la longitud de obturación de la  placa de fibra de carbono;
conforme a la longitud de corte, cortar la placa de fibra de carbono;
dentro de la longitud de sujeción de los dos extremos de la placa de fibra de carbono, fregando los dos lados de la placa de fibra de carbono con la acetona d.componiendo la cola de adhesión rápida especial, manchándola en la superficie superior e inferior dentro de la longitud de sujeción de la placa de fibra de carbono. A continuación, poniendolo en el anclaje del accesorio de diente, y rápidamente utilizando una llave eléctrica para atornillar la placa dentada hacia arriba y hacia abajo del anclaje del accesorio de diente;
e.limpando la superficie de pegado de la placa de fibra de carbono con la acetona y frotar la cola de unión de la placa de fibra de carbono; al mismo tiempo, manchar el mismo adhesivo de unión de la placa de fibra de carbono sobre la superficie de pegado del hormigón del fondo de la viga.

a. por medio de un tornillo de conexión, instalar las placas de fibra de carbono de los dos extremos que han sido sujetadas por el dispositivo de anclaje en el bloque de anclaje;
b. conectar el tornillo tensor con el tornillo conectado mediante el manguito e instalar la placa de acero de contra-fuerza;
c. poniendo el hecho entre la placa de acero de contra-fuerza y el bloque de anclaje.
d. accionando la bomba de aceite del gato, haciendo el tensionado pretensado a la placa de fibra de carbono. El tensado pretensado debe adoptar doble control de la tensión y la elongación. Euro debe ser controlado en el 6%.
fregar la superficie de pegado de la placa de fibra de carbono con la acetona y frotar la cola de unión de la placa de fibra de carbono; al mismo tiempo, manchar la misma cola de unión de la placa de fibra de carbono en la superficie de pegado del hormigón del fondo de la viga;
f. después de terminar el tensado de la placa de fibra de carbono, apretando la tuerca posterior al anclaje, después retirando el gato y la chapa de acero de contra-fuerza;
g. pegando la placa de fibra de carbono en la superficie del concreto con el cartón, si todavía hay un gran espacio entre la placa de fibra de carbono y la superficie del concreto, agregando pegamento adhesivo de la placa de fibra de carbono y llenar el vacío completamente. Finalmente la velocidad de ahuecado de la placa de fibra de carbono pegada debe ser inferior al 5%.

manchando el adhesivo de placa de fibra de carbono en la superficie de la placa de fibra de carbono,bloque de anclaje, dispositivo de anclaje y tornillo conectado. El espesor es más de 5mm. El propósito es proteger los componentes de acero y el material de fibra de carbono;

seguridad y regulación de la operación (JTG H30-2004) "," normas técnicas de seguridad para la construcción de proyectos de carreteras "y la construcción, velando por que los equipos especiales para el uso profesional.
b. con el fin de garantizar la seguridad de la construcción, la seguridad estructural y el trabajo sin problemas, antes de la construcción, control y verificación cuidadosamente de la maquinaria de construcción, instalaciones temporales y otras medidas de seguridad, después de asegurarse de que todo es perfectamente seguro,
la placa de fibra de carbono es el material conductor. Cuando se utiliza la placa de fibra de carbono,, tratando de estar lejos del equipo eléctrico y la fuente de alimentación.cuando se usa, evitando la flexión de la placa de fibra de carbono. La materia prima de la resina que se empareja con la placa de la fibra del carbón debe ser almacenaje sellado y lejos del fuego, evitando la luz del sol directa. Los lugares de preparación y uso de la resina deben mantenerse bien ventilados. El personal de construcción en la escena debe adoptar las medidas de protección de trabajo correspondientes de acuerdo con el material de resina utilizado;
d. durante el proceso de tensión de la placa de fibra de carbono, observando el cambio de la deflexión de la viga. Si el cambio de la deflexión tiene algo mal, detener el tensado y comprobar las razones.
