Material: poliuretano acrílico + arena de cuarzo
Ventajas:
Rápido curado, alta eficiencia de construcción
Adecuado para varios sujetadores de anclaje, espaciamiento pequeño / distancia al borde
Excelente propiedad de soporte de carga, antisísmico y antisoldadura
Amplio rango de temperatura de trabajo, incluso -10 ℃
Sin feniletano, no tóxico
Aplicaciones:
Muro cortina
Construcciones de acero
Fijación de equipos
Tubería, soporte
Placa deflectora, placa colgante, placa acústica
Instalación:
Perfore el orificio a la profundidad y diámetro adecuados según las especificaciones con un taladro de impacto normal; la verticalidad, el diámetro del orificio de la placa incrustada, los espaciamientos máximos, etc. están de acuerdo con JGJ / 145-2013.
Sople el orificio con aire comprimido.
Coloque la cápsula de resina en el orificio perforado.
Antes de la instalación, primero rompa el tubo de vidrio con el anclaje, luego utilice la herramienta de configuración para introducir el anclaje en el orificio perforado hasta que la marca del anclaje quede apretada contra la superficie del material base de concreto.
Después de la cura, coloque el accesorio.
Almacenamiento:
Almacene en un lugar seco y bien ventilado, lejos de llamas abiertas, dispositivos de calefacción, polvo, lluvia, luz y rayos ultravioleta.

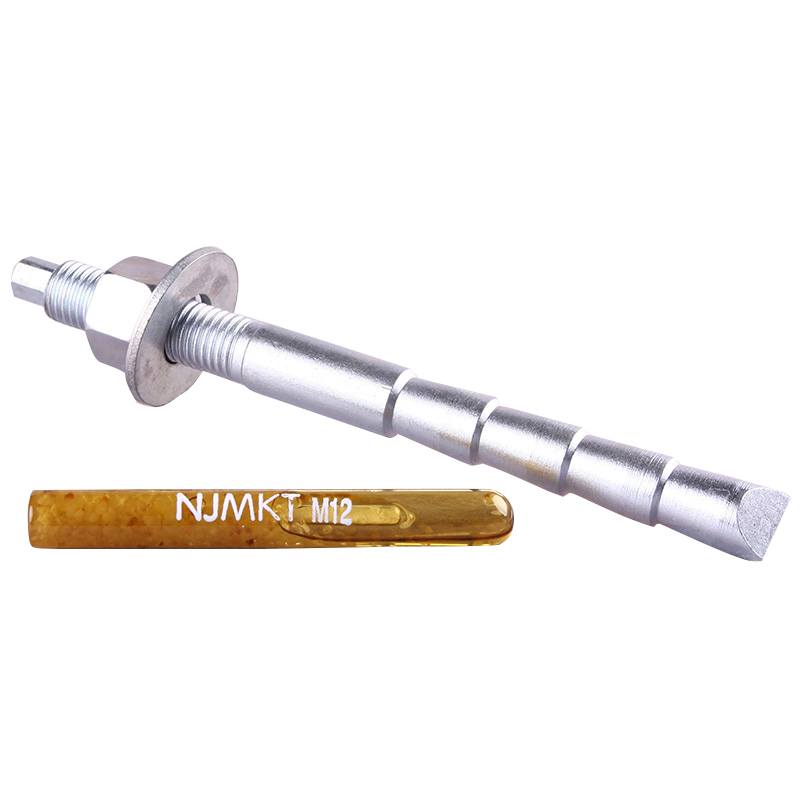

Partido NJMKT adhesivo de anclaje
A. Datos de instalación y valor de fuerza ---- 8.8 concreto sin fisuras
| Tipo | Longitud | Profundidad de empotramiento efectiva | Valor de diseño / estándar de tracción | Cortarestándar / valor de diseño | Diámetro de la broca. | Max. espesor del accesorio | Par de instalación | Coeficiente de influencia k para hef a Vrd, cp | Falla del cono concreto | Tracción recomendada / cizallamiento | Falla de división de hormigón | ||||
| Distancia crítica del borde | Espacio crítico | Min. espacio | Min. distancia al borde | Espacio crítico | Distancia crítica del borde | ||||||||||
| M8 | 110 | 80 | 29.3/19.5 | 11.7/9.3 | 10 | 16 | 12 | 2.0 | 120 | 240 | 8.7/4.0 | 48 | 48 | 240 | 120 |
| M10 | 130 | 90 | 41.8/23.2 | 18.5/15.5 | 12 | 22 | 20 | 2.0 | 135 | 270 | 16.8/11.1 | 60 | 60 | 270 | 135 |
| M12 | 160 | 110 | 56.5/31.4 | 26.9/22.5 | 14 | 24.5 | 40 | 2.0 | 165 | 330 | 22.4/16.0 | 72 | 72 | 330 | 165 |
| M16 | 190 | 125 | 68.5/38.0 | 50.2/41.8 | 18 | 31 | 60 | 2.0 | 190 | 375 | 27.1/29.8 | 96 | 96 | 375 | 190 |
| M20 | 260 | 170 | 108.6/60.3 | 78.4/65.3 | 25 | 57.5 | 100 | 2.0 | 255 | 510 | 43.0/46.6 | 120 | 120 | 510 | 255 |
| M24 | 300 | 210 | 149.1/82.8 | 112.9/94.1 | 28 | 53 | 160 | 2.0 | 315 | 630 | 59.1/67.2 | 144 | 144 | 630 | 315 |
| M27 | 350 | 250 | 193.6/107.5 | 146.8/122.4 | 32 | 63 | 200 | 2.0 | 375 | 750 | 76.8/102.0 | 160 | 160 | 750 | 375 |
| M30 | 380 | 280 | 229.5/127.5 | 179.5/149.6 | 35 | 59 | 240 | 2.0 | 420 | 840 | 91.1/106.9 | 180 | 180 | 840 | 420 |
B. Datos de instalación y valor de fuerza ---- 8.8 concreto agrietado
| Tipo | Longitud | Profundidad de empotramiento efectiva | Valor de diseño / estándar de tracción | Cortarestándar / valor de diseño | Diámetro de la broca. | Max. espesor del accesorio | Par de instalación | Coeficiente de influencia k para hef a Vrd, cp | Falla del cono concreto | Tracción recomendada / cizallamiento | Falla de división de hormigón | ||||
| Distancia crítica del borde | Espacio crítico | Min. espacio | Min. distancia al borde | Espacio crítico | Distancia crítica del borde | ||||||||||
| M8 | 110 | 80 | 25.1/13.9 | 11.7/9.3 | 10 | 16 | 12 | 2.0 | 120 | 240 | 9.9/6.6 | 48 | 48 | 240 | 120 |
| M10 | 130 | 90 | 29.8/19.4 | 18.5/15.5 | 12 | 22 | 20 | 2.0 | 135 | 270 | 13.8/11.1 | 60 | 60 | 270 | 135 |
| M12 | 160 | 110 | 40.4/22.4 | 26.9/22.5 | 14 | 24.5 | 40 | 2.0 | 165 | 330 | 16.0/16.0 | 72 | 72 | 330 | 165 |
| M16 | 190 | 125 | 48.9/27.2 | 50.2/41.8 | 18 | 31 | 60 | 2.0 | 190 | 375 | 19.4/29.8 | 96 | 96 | 375 | 190 |
| M20 | 260 | 170 | 77.5/43.1 | 78.4/65.3 | 25 | 57.5 | 100 | 2.0 | 255 | 510 | 30.8/46.6 | 120 | 120 | 510 | 255 |
| M24 | 300 | 210 | 106.5/59.1 | 112.9/94.1 | 28 | 53 | 160 | 2.0 | 315 | 630 | 42.2/67.2 | 144 | 144 | 630 | 315 |
| M27 | 350 | 250 | 138.3/76.8 | 146.8/122.4 | 32 | 63 | 200 | 2.0 | 375 | 750 | 54.8/102.0 | 160 | 160 | 750 | 375 |
| M30 | 380 | 280 | 163.9/91.1 | 179.5/149.6 | 35 | 59 | 240 | 2.0 | 420 | 840 | 65.1/106.9 | 180 | 180 | 840 | 420 |
