El esquema de pegar tela de fibra de carbono para reforzar los rayos (combinación de gráficos y texto)

Hace dos días, compartimos con ustedes la propuesta de colocar tela de fibra de carbono para reforzar la parte inferior del tablero. Hoy, compartiremos el plan de reforzar las vigas con tela de fibra de carbono. Esperamos ayudar a todos.

1. Tratamiento de sustrato; use la herramienta eléctrica para pulir la superficie base del concreto, y retire el casco convexo y la esquina afilada de la piedra. La región del ángulo derecho del haz se pule en forma de arco con un radio de redondeo ≥ 20 mm. No es necesario pulir las áreas de las esquinas inferiores de las vigas sin un aro en forma de U.

2. Reparar los pozos base; utilice el pegamento de nivelación mixto para raspar las áreas cóncavas de la superficie de hormigón de modo que la superficie de la base del área de unión pueda ser lisa, para facilitar la posterior unión de la tela de fibra de carbono (no use reparación de hormigón; la estructura secundaria no tiene fuerza de unión, que afectará el efecto del parche).

3. Primero conecte la tela de fibra de carbono en la parte inferior de la viga, seleccione la tela de fibra de carbono correspondiente de acuerdo con el ancho de la viga. Cuando se encuentra con la viga con un ancho de 350 mm, la especificación de la tela de fibra de carbono no tiene un ancho de 350 mm, y la tela de fibra de carbono con la especificación de 200 mm + 150 mm no se deja vacía y se junta; la parte inferior de la viga debe pegarse con 3 capas de tela de fibra de carbono de grado I.

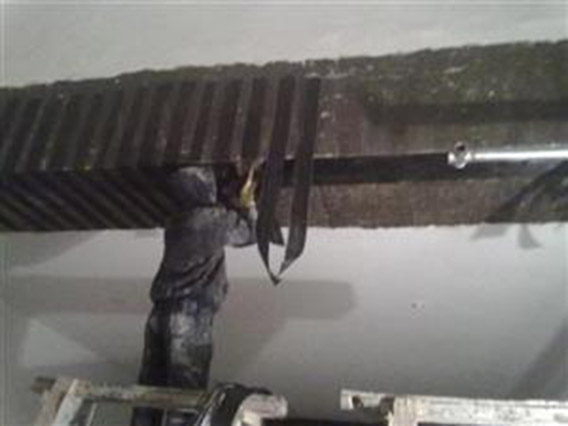

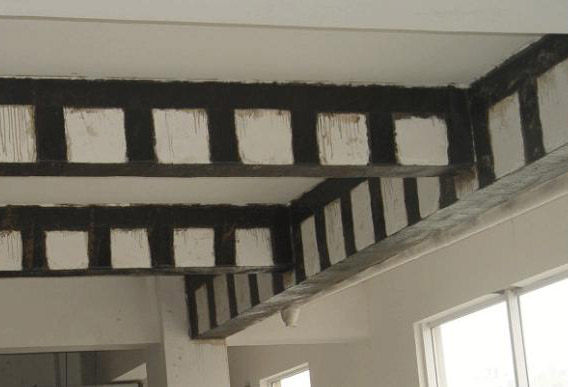

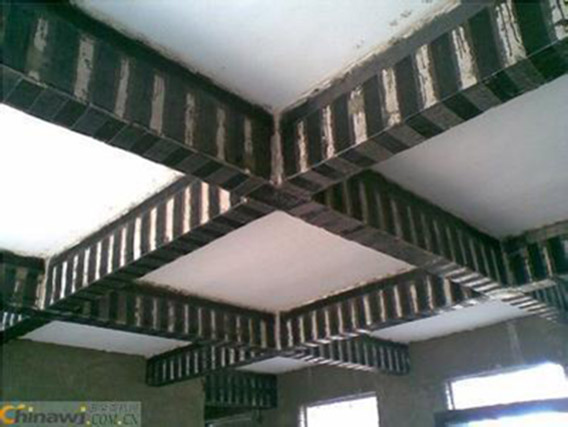

4. De acuerdo con los dibujos o especificaciones, pegue el aro en forma de U. La tela de fibra de carbono en forma de U debe seleccionarse en un ancho de 20 cm, y la pasta se aplica de acuerdo con el espacio libre de 10 cm requerido, es decir, la distancia desde el borde de la tela de fibra de carbono hasta el borde es de 10 cm.

5. Agregue un cordón de fibra de carbono en la parte superior de la viga con un ancho de 15 cm de especificación.

6. Dentro de 1 a 2 horas después de que se haya pegado toda el área de pegado, extienda la arena gruesa uniformemente en el área de pegado para facilitar la posterior aplicación del mortero.
